Трековые светильники: как выбрать и подключить

В переводе с английского слово «трек» (track) означает трассу, курс. Трековые системы освещения основаны на установке светильников в любом месте специально проложенной для них шинной трассы. Их местоположение на треке можно в любой момент изменить:

• ослабить захват присоединительного устройства (коннектора);
• сдвинуть или перенести светильник в другое место трека;
• вставить в него коннектор и опять зажать захват.

Осветительную головку светильника, в свою очередь, можно вращать в двух плоскостях: направлять ее под любым углом на потолок, стены, пол, рабочую зону. Таким образом создается не общее, а направленное (акцентирующее) освещение. Оно выделяет важные площадки обзора — картины, фотографии, экспонаты или локальные участки интерьера.

Подобная локализация освещения позволяет хорошо разглядеть все, что нужно, привлечь посетителя к важной информации или экспонату, повысить уровень ознакомительной культуры в музеях, картинных галереях, выставках, домах творчества, клубах, кинотеатрах, в общественных и административных помещениях.

Трековые светильники также широко применяются в развлекательных центрах, барах, ресторанах и театрах. Они позволяют без особых материальных и трудовых затрат создавать разнообразные световые композиции, соответствующие проводимым мероприятиям. Это могут быть театральные постановки, праздники, шоу, встречи и другие виды социального общения.

Дизайнеры используют трековое освещение для придания арт-объектам большей выразительности, для оформления интерьеров в квартирах и частных домах. Особенность таких систем — возможность быстрой перемены акцентирующего освещения с использованием как штатного набора светильников, так и дополнительных источников.

Классификация трековых систем

Существует ряд признаков, по которых различают это оборудование. Далее перечислены самые главные критерии, на которые следует обратить внимание в первую очередь.

1. Способ установки

Шинопроводы могут быть:

• накладными;
• встраиваемыми;
• подвесными на тросах или стержнях.

Для встроенных шинопроводов в плоскости подвесного потолка прорезают пазы, накладные прикручивают непосредственно на его поверхность. Первые выглядят более эстетично, вторые намного дешевле в установке. Подвесные можно опускать до любой высоты над полом.

2. Тип шинопровода

По количеству шин они разделяются на:

• однофазные;
• трехфазные.

Толщина трехфазных примерно в два раза больше, поэтому они заметнее на потолке. Но их эффективность в эксплуатации выше — такие решения позволяют коммутировать сразу три группы светильников.

3. Тип источника света

Треки могут питать светильники с лампами следующих тмпов:

• светодиодными;
• накаливания;
• галогенными;
• металлогалогенными;
• люминесцентными.

Лампы накаливания и галогенные потребляют много энергии, поэтому сегодня их используют редко. Люминесцентные и металлогалогенные светильники также применяют нечасто. Наибольшей популярностью пользуются светодиодные источники, отличающиеся низкими энергетическими затратами и хорошими светотехническими характеристиками.

4. Напряжение на шинах

Применяют в основном два варианта — низковольтный и высоковольтный:

• 12 В;
• 220 В.

Для питания светильников напряжением 12 В в системах используют понижающие трансформаторы. Низковольтные схемы отличаются безопасностью эксплуатации, этим и объясняется их применение в ряде случаев.

5. Типы треков

Шинопровод собирают из специальных шин, содержащих токопроводы на изоляторах по всей длине. Трек может быть:

• прямым;
• изогнутым при его производстве;
• изгибаемым самим пользователем.

Прямой трек набирают из прямых составных шин, соединяемых с помощью специальных коннекторов: либо в продолжение прямой линии, либо как отвод под углом 90º.

Изогнутый трек собирают из криволинейных участков, поставляемых комплектно со светильниками.

Жесткие прямые и изогнутые треки обычно изготавливают из металлического профиля (сталь, алюминий), в который через профильный пластик-изолятор вставлены медные шины круглого или прямоугольного сечения. Штатные отрезки для набора нужной длины выпускают размерами 1, 2 и 3 метра.

Существуют пластиковые треки с двумя медными шинами круглого сечения, открытыми с изнаночной стороны. Такой трек можно произвольно изгибать при монтаже вплоть до окружности в горизонтальной плоскости. К потолку он крепится подвесами, а светильники к нему — подвесами или непосредственно адаптерами. Такой трек из-за возможности прикосновения к открытым тоководам запитывается безопасным напряжением 12 В.

Конструкционные особенности

Трек набирают из отдельных участков шинопровода. Между собой их соединяют с помощью коннекторов — специальных соединителей в стиле трека, которыми наращивают электрическую цепь без прикручивания проводов по типу подключения электроприборов вилкой и розеткой.

Соединители могут менять курс линии под прямым углом или разветвлять ее на два и три направления. К источнику питания шинопровод подключается с помощью коннектора-присоединителя, в котором на одном конце есть клеммы для присоединения проводов, на другом — штатная контактная группа. Головки светильников вращаются в двух плоскостях, поэтому их можно направить в любую точку интерьера.

Где применяются

Трековое освещение применяется в местах, где нужно создать усиленно освещаемые зоны, в их числе:

• картинные галереи, выставки, музеи для освещения экспозиций, не перекрываемого движением посетителей;
• развлекательные центры, клубы, театры, творческие мастерские, где необходимо избирательное освещение зон действия;
• в дизайне интерьера богемных, гламурных, лофтовых помещений, требующих особого стиля освещения;
• для реализации направленных световых потоков в промышленных, научных, лабораторных, исследовательских методах деятельности;
• для локального освещения рабочих зон во всех отраслях.

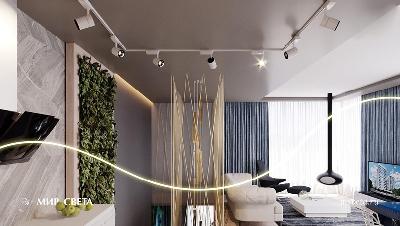

Трековые светильники в интерьере

Их выпускают разные фирмы в большом разнообразии конструкций, цветов, используемых светильников. Существующие различные варианты крепления шинопроводов, а также самих светильников к направляющей позволяют создать многообразие световых решений. С их помощью можно усилить освещение или затемнить зону, сделать свет рассеянным, узконаправленным, меняющим акцент восприятия при выключении одних и включении других групп света.

Как выбрать трековый светильник? По приглянувшемуся дизайну, цвету, характеристикам излучателя света, конструктивным возможностям и цене изделия.

Преимущества и недостатки

Главное преимущество трековых систем — возможность организации любого заданного вида освещения с быстрой корректировкой или изменением его световых характеристик. Недостаток — немалая стоимость трековых комплектующих.

Установка трековых систем освещения

Как повесить трековый светильник?

Для реализации трековой системы нужно составить проект, в котором следует обозначить путь трека, количество, мощность и расположение светильников, а также высоту их подвеса над уровнем пола. По проекту можно просчитать длину трека, общую электрическую мощность, количество составных элементов, необходимых для закупки комплекта. Особо стоит обдумать место подключения питающего провода. Установка не отличается большой сложностью, может быть выполнена непрофессионалом.

Крепление направляющих шинопровода к потолку

Это задача выполняется при помощи дюбелей саморезами через каждые 800 мм (при отсутствии других указаний производителя). Существуют также варианты подвеса всего шинопровода на тросах (при высоких потолках лофтов). При явной ненадежности дюбельной схемы (большие нагрузки) необходимо применять анкерное крепление.

Установка трековых светильников на шинопровод

Светильники, устанавливаемые на трек, должны принадлежать к его конструкционной системе, в противном случае состыковка может не состояться. Каждый светильник оборудован адаптером — устройством для подключения, имеющим замок. При присоединении к треку рукоятку замка поворачивают, этим обеспечивается механическое крепление и электрический контакт. При необходимости изменения положения на треке замок выключают, чтобы снова включить в другой точке.

Типы трековых светильников, выпускаемых промышленностью, различаются по конструкции. Большая часть имеет поворотную головку, соединенную с адаптером короткой ножкой. Есть светильники на длинном тросе или стержне. Самые простые изделия — те, в которых адаптер и светильник совмещены, а поворот отсутствует.

Трековые светильники — самый современный, решающий любые задачи тип освещения как общественных, так и частных зон пребывания. Чтобы система служила долго и без сбоев, выбирайте для покупки комплектующих компании, которые вызывают у вас наибольшее доверие.
