Как подключить светодиодную лампу?

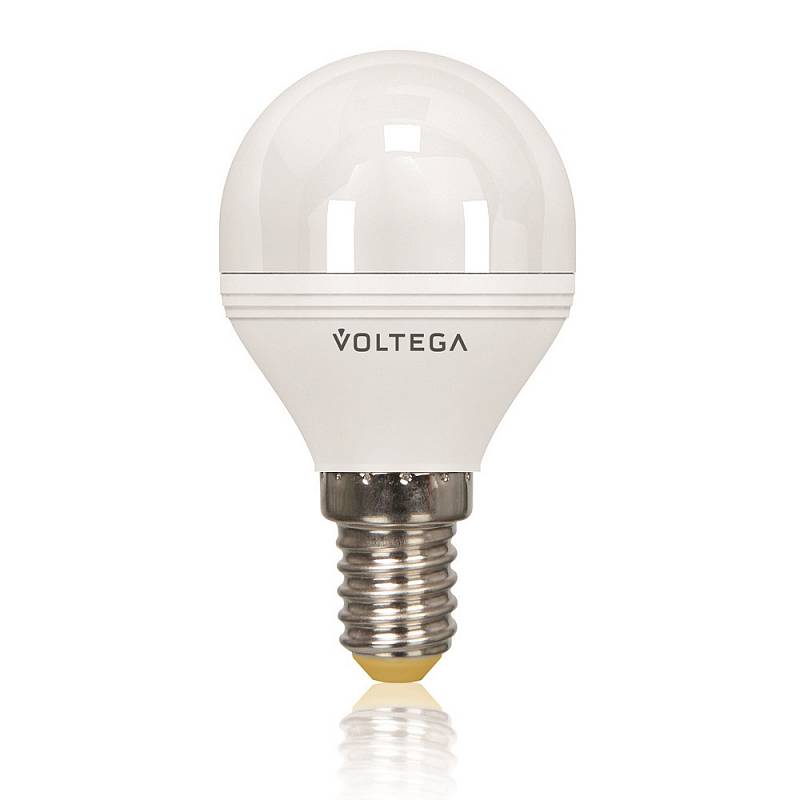

Для безопасного подключения освещения необходимо проверить напряжение в сети, тип используемых патронов, совместимость устанавливаемых приборов, исправность и возможности проводки выдерживать номинальные и пусковые токи. Проще всего установить светодиодную лампу со встроенной системой питания. Достаточно определить тип патрона в светильнике и подобрать подходящую продукцию. Самыми популярными являются E27 и E14.

Сложнее самостоятельно собирать схему освещения из светодиодов, блоков питания, диммеров или обычных выключателей. Каждый элемент потребуется подбирать с учетом общих характеристик системы. Сначала выбирают источники света: тип цоколя, напряжение питания, цветовую температуру, мощность, количество, схема подключения. Далее, рассчитывают параметры трансформатора или драйвера для подключения низковольтных элементов к бытовой сети. При подборе драйвера важно учесть номинальный, пусковой ток, диапазон напряжений. Далее, следует подобрать и поставить совместимый диммер, если необходимо плавно регулировать яркость освещения.

Инструменты и расходные материалы

Подсоединить светодиодный светильник проще и быстрее с помощью специального инструмента и дополнительных материалов. Перечень варьируется в зависимости от типа светильников, схемы подключения, особенностей проводки и электрофурнитуры. Некоторые перечисленные инструменты легко заменить подручными средствами.

Стандартный набор:

1. Стриппер для зачистки проводов от изоляции. В качестве альтернативы подойдет обычный или канцелярский нож.

2. Кусачки или плоскогубцы с режущими элементами для обрезки проводников. Легко заменить ножницами или ножом, если проводники тонкие.

3. Клеммы для соединения проводов. Соединить проводники можно путем скрутки.

4. Мультиметр для проверки собранных схем. Иногда для подключения достаточно индикаторной отвертки.

5. Термоусадочные трубки для изоляции проводников. Легко заменить обычной изолентой.

6. Кабельные короба, распределительные коробки, кабели.

Техника безопасности

Простые правила работы с электрооборудованием помогут понять, как включить LED-лампу, не навредив себе, окружающим и электроприборам. Начинать работу нужно с обесточивания электропроводки. Делают это путем выключения приборов безопасности, установленных в щитке. Ограничьте доступ к аппаратам защиты для предотвращения случайного включения автоматов. Зайдите в помещение и проверьте наличие напряжения в электропроводке. Попробуйте включить любой электроприбор. Перед подсоединением схемы к источнику питания обязательно проверяйте наличие напряжения в проводниках с помощью индикаторной отвертки. Для повышения безопасности не допускайте к месту подключения лед-ламп детей.

Порядок подключения светодиодной лампы к сети 220 В

Современные светодиодные светильники или лампы предназначены для непосредственного подключения к бытовой сети без необходимости приобретения дополнительного оборудования. Элементы для преобразования, понижения, стабилизации встроены в корпуса приборов. Некоторые модели поставляют в комплекте с драйверами. Для подготовки к подключению достаточно собрать светильник согласно рекомендациям производителя.

Чтобы правильно подключить светодиодную лампу потребуются небольшие знания схем соединения электроприборов с источником питания и электрофурнитурой. Проводка может состоять из двух или трех проводов: ноль, фаза или ноль, фаза, заземление. В месте подключения можно увидеть не два, а три или более кабелей в зависимости от количества клавиш на выключателе.

Этапы подключения:

1. С помощью индикатора определяем фазный провод в месте подключения светильника. Их может быть несколько для управления группами светильников. Выбираем любой.

2. Проверяем с помощью выключателя разрыв фазы после отключения. Это обеспечит безопасность эксплуатации. Если фаза не разрывается, нужно правильно подсоединить провода к выключателю.

3. Подключаем фазный, нулевой провод к клеммам светильника согласно схеме, указанной на корпусе. Обычно L – фаза, N – ноль. Заземление подсоединяем непосредственно к корпусу.

4. Если ламп несколько, их можно подключить к разным фазам для раздельного управления. Ноль используют общий. Каждую фазу выключатель должен разрывать при отключении.

Подключение светодиодных ламп на 12 В

Чтобы подключить диодную лампу к бытовой сети, нужно приобрести трансформатор. Прибор обеспечивает выпрямление, понижение, стабилизацию напряжения. Выбирая устройство, обращайте внимание на номинальную мощность. Параметр должен соответствовать создаваемой лампами нагрузке. Для определения характеристик складываем потребляемую светодиодами мощность и увеличиваем значение на 20%.

Варианты соединения светодиодов:

1. Параллельное. Все лампы подключают непосредственно к выходным клеммам трансформатора двумя проводами.

2. Последовательное. Светодиоды собирают в цепочку. Один провод первого светодиода подключают к блоку питания, а второй к следующей лампе. Последний светодиод соединяют с выходной клеммой трансформатора.

3. Смешанное. Используют оба варианта на разных участках сети.

Подключение светильников со встроенными драйверами

Драйвер – блок питания, предназначенный для преобразования и стабилизации тока, подаваемого к потребителям. Особенностью устройства является постоянный контроль и регулировка тока, а не напряжения. В отличие от трансформатора у драйвера на выходе постоянное напряжение меняется в установленных производителем пределах. Значения указаны в паспорте и на корпусе устройства. Благодаря постоянному контролю силы тока срок службы полупроводниковых кристаллов увеличивается.

Обычно драйверы встраивают в светильники. Для подключения к бытовой сети достаточно вкрутить лампу или подключить устройство к розетке. Если встроенный блок питания перегорает, выполняют монтаж нового драйвера с аналогичными параметрами.

Сложнее подобрать драйвер для уже собранной системы освещения. Потребуется выяснить тип, количество, мощность светильников, схему соединения всех приборов. Потом подсчитать суммарную мощность, номинальный потребляемый ток, диапазон изменения напряжения. Полученные параметры используют для выбора драйвера с учетом технических характеристик доступных моделей.

Поиск ошибок подключения светодиодных ламп

Нечасто с первого раза удается правильно собрать схему освещения дома собственными руками. Ошибки допускают в процессе подключения потолочных светильников, когда есть необходимость прокладывать скрытую проводку, собирать схему, подсоединять лампы, блоки питания, подводить кабели к источнику питания. Работать приходится в районе потолка, что не облегчает задачу.

Если в момент первого включения ничего не происходит – это уже хорошо. Могли сработать автоматы защиты, и тогда пришлось бы искать короткое замыкание. В любом случае действия следующие: отключаем питание, проверяем правильность сборки схемы, целостность проводников, жесткость фиксации контактов, исправность ламп, блока питания. Запускаем тест повторно.
