Шинопровод – что это?

Из-за постоянно растущего потребления электроэнергии вопрос эффективного и безопасного распределения электричества считается одним из наиболее актуальных. Традиционные кабельные системы зачастую не справляются с возрастающими нагрузками, требуют сложного монтажа и занимают много места. Шинопровод представляет собой альтернативное решение, способное передавать электрическую энергию в различных сферах.

Что такое шинопровод?

Шинопровод – это система электротехнических изделий, предназначенная для распределения и передачи электроэнергии. Он представляет собой конструкцию из нескольких металлических проводников (шин), заключенных в защитную оболочку (профиль). На текущий момент это эффективный и безопасный способ передачи больших токов на значительные расстояния. Основными характеристиками шинопроводов являются высокая пропускная способность, компактность, надежность и долговечность. Их используют как для питания силового оборудования, так и для подключения светильников.

Основные компоненты

Шинопровод состоит из следующих элементов:

• Токопроводы (шины). Изготавливаются из металлических материалов, таких как медь или алюминий, обладающих повышенной электропроводностью. Форма и размер шин зависят от номинального тока шинопровода.
• Изоляция. Обеспечивает электроизоляцию токопроводов друг от друга и от корпуса. Для этого применяют диэлектрические материалы, устойчивые к высоким температурам и механическим воздействиям.
• Корпус (профиль или оболочка). Защищает шины от внешних воздействий: пыли, влаги, механических повреждений. Выполняется из металла или пластика.

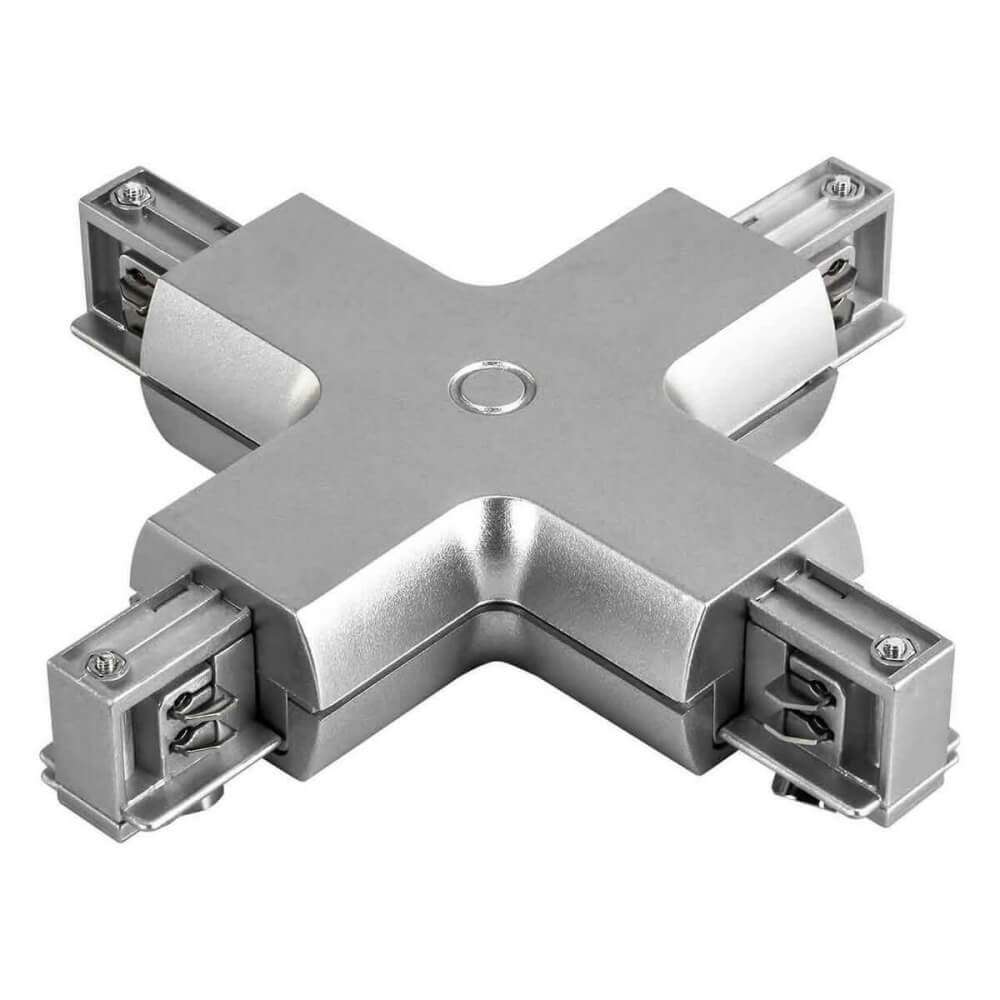

• Соединительные элементы. Нужны для объединения отдельных секций шинопровода между собой, а также для подключения к нему потребителей электроэнергии.

Области применения

Шинопроводы используются для питания мощного технологического оборудования, такого как станки, печи, компрессоры и т.д. Обеспечивают распределение электроэнергии для освещения, систем кондиционирования и другого оборудования. Применяются для передачи больших токов между генераторами и трансформаторами. Выступают важным элементом устройства дата-центров, поскольку отвечают за питание серверного оборудования.

Типы шинопроводов

Разнообразие конструкций позволяет подобрать оптимальное решение для конкретных задач. Классификация шинопроводов достаточно обширна и проводится по нескольким критериям.

По типу изоляции:

• Открытые (неизолированные). Представляют собой незащищенные токопроводящие шины, обычно из меди или алюминия, закрепленные на изоляторах. Применяются преимущественно в промышленных помещениях с ограниченным доступом и повышенными требованиями к теплоотводу. Главные преимущества – низкая стоимость и простота монтажа. Однако требуют строгого соблюдения мер безопасности из-за открытых токоведущих частей.
• Изолированные. Токопроводящие шины покрыты слоем изоляции, чаще всего из ПВХ или эпоксидной смолы. Это повышает безопасность эксплуатации и расширяет возможности применения в помещениях. Изолированные шинопроводы разделяются на типы с воздушной изоляцией (изолированы за счет воздушного промежутка между шинами и корпусом, что улучшает теплоотвод) и с литой изоляцией (шины залиты компаундом, что защищает от внешних воздействий и повышает надежность эксплуатации).

По конструкции:

• магистральные – предназначены для передачи больших токов на значительные расстояния, обычно имеют большое сечение шин и мощную конструкцию;
• распределительные – используются для распределения электроэнергии от магистральных шинопроводов к отдельным потребителям, оснащены отводами и разъемами для подключения оборудования;

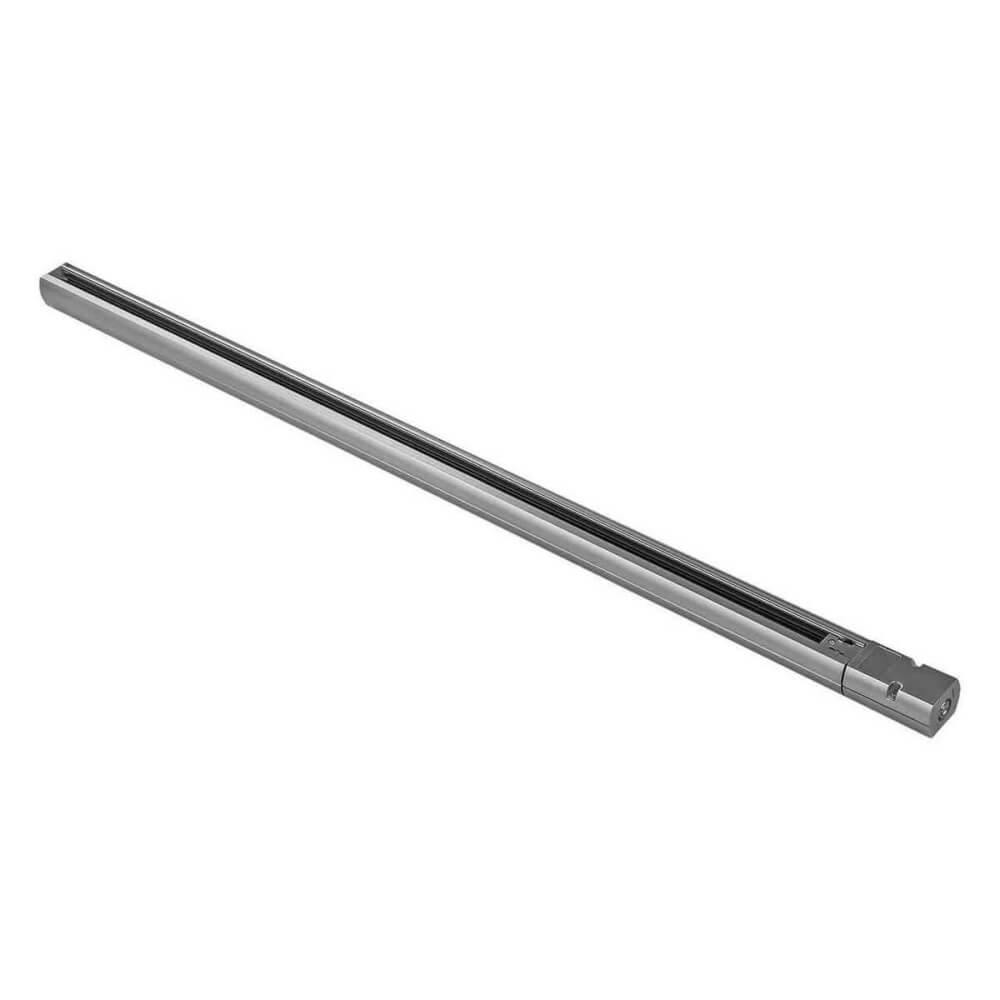

• осветительные (трековые системы) – специализированные решения для подключения осветительных приборов, отличаются компактными размерами, за счет особенностей устройства есть возможность переставлять светильники;
• троллейные – используются для питания подвижного оборудования, например, кранов и тельферов.

По материалу шин:

• Медные – обеспечивают минимальные потери энергии, эффективно отводят тепло и устойчивы к коррозии в нормальных условиях эксплуатации. Однако медь относительно дорогой материал, что отражается на общей стоимости шинопровода. Кроме того, медь по сравнению с алюминием весит больше, что требует мощных опорных конструкций.
• Алюминиевые – характеризуются умеренной электропроводностью, хотя и несколько уступают меди. Для достижения эквивалентной токопроводимости сечение алюминиевой шины увеличивают.
• Комбинированные (биметаллические) – сочетают медь и алюминий. Например, алюминиевая основа покрывается медным слоем для улучшения контактных свойств и защиты от коррозии. Такое решение оптимизировано по стоимости и техническим характеристикам.
• Стальные – применяются реже, в основном в специфических условиях, например, при повышенных механических нагрузках или в качестве заземляющих шин. Для повышения электропроводности стальные шины покрывают медью или алюминием.

Выбор конкретного типа шинопровода зависит от множества факторов, включая мощность нагрузки, условия эксплуатации, требования к безопасности и бюджет проекта.

Принцип работы

Шинопровод работает по принципу передачи электроэнергии по металлическим шинам. Электрический ток, поступающий на вход, распределяется по шинам и передается к подключенным потребителям. Магнитный поток, возникающий вокруг токопроводов, удерживается внутри оболочки, что снижает электромагнитные помехи.

Преимущества и недостатки

По сравнению с другими решениями для передачи и распределения электрической энергии, шинопроводы выделяются несколькими особенностями:

• способны передавать большие токи, что особенно важно для промышленных предприятий;
• занимают меньше места, чем кабельные системы, что упрощает монтаж и экономит пространство;
• характеризуются механической прочностью и устойчивостью к внешним воздействиям;
• благодаря защитной оболочке предотвращают случайное прикосновение к токоведущим частям;
• при необходимости могут быть модифицированы и расширены.

Но шинопроводы, в отличие от кабельных систем, стоят дороже. Монтаж в некоторых случаях усложняется, особенно в помещениях со сложной геометрией.

Процедура установки

Установка шинопровода начинается с тщательного планирования и подготовки. Необходимо определить точное расположение линии, учитывая будущую нагрузку и количество подключаемых потребителей. Далее размечают трассу с обозначением изгибов и ответвлений, выбирают подходящий крепеж в зависимости от материала стен или потолка.

После этого монтируют опорные конструкции и секций, которые соединяются между собой специальными коннекторами, обеспечивающими электрический контакт и механическую прочность. Особое внимание уделяется правильной затяжке болтовых соединений и соблюдению всех мер безопасности при работе с электричеством. На этом этапе важно предусмотреть возможность будущего расширения системы и доступ к элементам для обслуживания.

После монтажа основной магистрали шинопровода следует установка питающих и отводных блоков. Первый подключается к основной электросети и обеспечивает подачу электроэнергии на всю систему. Отводные блоки устанавливаются в местах подключения потребителей, позволяют подключать и отключать оборудование.

По завершении монтажа тщательно проверяют соединения и испытывают систему под нагрузкой. Только после успешного тестирования шинопровод готов к использованию.
