Схемы подключения датчика движения для управления освещением

Датчик движения для освещения позволяет значительно сэкономить электрическую энергию. При установке устройства свет будет включаться только в присутствии человека, то есть, в тот момент, когда он нужен. Устройство реагирует на движущееся объект, передает сведения на контроллер, который замыкает электрическую цепь, что приводит к включению освещения.

Где используют датчики движения

Датчики движения для управления освещением нашли широкий спектр применения, с их помощью можно реализовать различные идеи. Например, часто устройства используют для освещения загородных участков. Например, фонари будут включаться тогда, когда человек идет по дорожке, подходит к крыльцу, к подсобному помещению или к гаражу.

Иногда датчики устанавливают совместно с охранными системами. В этом случае при приближении к объекту может включаться прожектор.

Датчики устанавливают в подъездах жилых многоквартирных домов, в различных подсобных помещениях и т.д.

В последние годы люди активно используют инновационные технологии для «умного дома». Интеллектуальное управление домом или квартирой не обходится без датчиков движения для освещения. С их помощью можно реализовать множество сценариев, например, свет будет включаться в прихожей, когда хозяин заходит в квартиру, в ванной комнате и в других помещениях.

Как выбрать датчик движения

В каталогах производителей представлен огромный выбор устройств. Чтобы правильно выбрать датчик движения, следует учитывать следующие моменты:

• где вы собираетесь устанавливать устройство;
• площадь контролируемой территории;
• условия эксплуатации устройства.

В продаже есть датчики движения, предназначенные для использования в помещении или в уличных условиях. Внешние датчики имеют корпус, защищающий прибор от повышенной влажности и других негативных факторов среды. Такие модели могут стабильно работать при минусовой температуре.

По способу установки выделяют классические датчики в отдельном корпусе или встраиваемые устройства.

Важным моментом является тип питания. Можно выбрать датчики, работающие от электрической сети или модели с автономным питанием. Во втором случае вы можете устанавливать устройства в местах, где нет возможности подключения к источнику электрической энергии, однако придется постоянно отслеживать заряд аккумуляторной батареи.

По принципу работы выделяют следующие виды датчиков:

• инфракрасные (реагируют а тепло человеческого тела, недостаток таких моделей в том, что они могут реагировать и на другие источники тепла, например, включаться при нагреве от солнечных лучей);
• ультразвуковые (движение определяется при помощи ультразвуковых волн, такой тип опознавания объекта более надежен);
• микроволновый датчик (работает на основе микроволн, не реагирует на тепло, определяет любое движение);
• комбинированные датчики (объединяет микроволновый и ультразвуковой принципы распознавания объектов, отличаются высокой степенью надежности.

Как определить место установки датчика движения

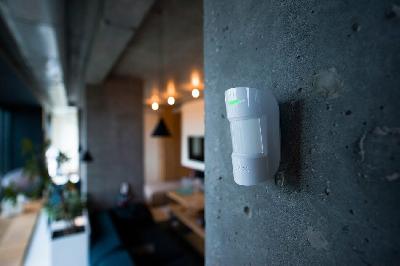

Крепление датчика движения для управления освещением возможно на стену или на потолок. Выбор места зависит от площади контролируемой территории. Настенные и потолочные датчики имеют различные характеристики. У потолочных моделей угол охвата 360 градусов. Устройство способно контролировать все помещение, дальность охвата – 10-20 метров.

Угол обзора у настенных датчиков – 90 градусов, а дальность от 7 до 10 метров. Рекомендуется вешать такие устройства в углу помещений, это позволит обеспечить полный обзор и отсутствие «слепых» зон. Оптимальная высота – 2,5 метра.

Схема подключения датчиков движения для освещения

Проще всего купить осветительный прибор сразу со встроенным датчиком. В этом случае владельцу не придется разбираться в схеме подключения. Однако выбор таких приборов ограничен, поэтому многие предпочитают покупать отдельно светильник и устройство по отслеживанию движений.

Схема подключения двухпроводного устройства

Двухпроводной датчик движения подключается к светильнику таким же способом, как и двухклавишный выключатель. Это наиболее простая схема. Нужно действовать следующим образом:

• устройство слежение устанавливается в подрозетник;
• подключается питающая фаза, которая затем подается к осветительному прибору.

Схема совместима только с лампочками накаливания или галогеновыми светильниками. Светодиоды и люминесцентные лампы будут мерцать. Рекомендуется подключать двухпроводной датчик движения отдельно от основного освещения, требуется установить отдельный автомат и распределительную коробку.

Основные преимущества такой схемы подключения датчика движения:

• простота монтажа;
• возможность установить на место любого выключателя (не требуется проводить дорогостоящий ремонт);
• невысокая стоимость подключения.

Из недостатков выделяют невозможность использования светодиодных осветительных приборов и необходимость установки отдельного автомата.

Важно тщательно выбрать место для размещения датчика, устройство должно располагаться таким образом, чтобы обзору не мешали никакие помехи.

Подключение трехпроводного устройства

Трехпроводная схема подключения датчиков движения применяется для инфракрасных устройств. Такая система возможна для любых типов ламп, в том числе, для светодиодных осветительных приборов. Датчик движения подключается к распределительной коробке при помощи трех проводов: «земля», «ноль» и «фаза». Что касается подключения к источнику света, то используется три провода для светильников с металлическим корпусом и два провода для моделей с пластиковым корпусом.

Подключение датчика движения с выключателем

Датчик движения включает свет, когда в зоне контролируемой территории появляется движущейся объект. При отсутствии движения свет выключается. Такая система удобна при освещении территории, коридоров, по которым человек просто проходит или в подъездах многоквартирных домов. Однако там, где люди могут просто спокойно сидеть, подобная система будет доставлять дискомфорт. В доме, в зоне отдыха на садовых участках лучше устанавливать датчики движения с выключателем. В этом случае включение света происходит при наличии движения, а выключение - в принудительном порядке при помощи выключателя.

Подключение нескольких датчиков движения

Один датчик движения подойдет для небольшого помещения, для освещения входа в загородный дом или гараж. Однако нередко возникает потребность управлять сразу несколькими осветительными приборами, расположенными на каком-то расстоянии друг от друга. Например, на аллее загородного дома, на лестнице или в длинном коридоре. В этом случае используют схему для подключения нескольких датчиков движения.

Также может потребоваться подключение на одну лампу двух и более датчиков. Такая необходимость может возникнуть, если помещение большое или имеет сложную конфигурацию. В этом случае один датчик не сможет обеспечить охват зоны контроля, и используют следующую схему.

Как подключать датчик движения к осветительному прибору повышенной мощности

Все вышеприведенные схемы можно использовать только со стандартными светильниками. Если мощность осветительного прибора свыше 1 киловатта, то при стандартной схеме подключения датчик быстро выйдет из строя, так как через него будет проходить высокое напряжение.

Для уличного освещения или для прожекторов используйте следующую схему:

Для защиты устройства между датчиком движения и источником света подключается контактор. Когда датчик срабатывает на движение, напряжение подается на катушку контактора, при этом датчик и источник света изолированы.

Настройка датчиков движения

При устройстве управления освещением нужно не только подключить датчик, но и правильно его настроить. Настройка проводится по следующим показателям:

• Угол обзора. Один из самых важных параметров, от которого зависит, каким образом будет улавливаться движение, а также размеры контролируемой территории. Угол обзора зависит от вида модели и от правильно выбранного места размещения устройства.
• Чувствительность. Настраивать датчик нужно таким образом, чтобы он не реагировал на движение веток за окном, на пролетающих птиц или домашних животных. Как правило, пользователи выбирают настройки чувствительности опытным путем. Датчики оснащаются колесиками с надписями SENS, настройки производят при помощи регулировки колеса.
• Задержка выключения. Это время, которое проходит с момента отсутствия движения до выключения света. Период выбирают с учетом потребностей пользователя.
• Уровень освещенности. Настройка необходима, чтобы обеспечить работу датчика только в темное время суток. Если не настроить уровень освещенности, свет при движениях будет включаться и днем.

Подведем итоги

Датчики движения для управления осветительными приборами позволяют сделать жизнь более комфортной. С их помощью можно автоматизировать освещение в квартире, в доме и на загородном участке и значительно сэкономить на счетах за электричество.

Однако для того, чтобы устройство оправдало все ваши ожидания, необходимо правильно выбрать датчик движения, грамотно подключить и настроить устройство.
