Подключение света к выключателю: как правильно подключить провода и освещение?

Последовательность и объем работ зависит от типа действующей электропроводки, расположения распределительных коробок, выбранного места установки, типа выключателя. Набор, количество, тип инструментов, расходных материалов также зависит от расположения основных элементов и варианта прокладки проводки.

Для монтажа потребуется:

1. отвертка крестовая или плоская в зависимости от используемых шурупов, болтов;
2. тестер напряжения;
3. пассатижи;
4. нож или стриппер;
5. соединительные зажимы или изолента;
6. провод с двумя, тремя или несколькими жилами;
7. перфоратор.

Особенности выключателей разных типов

Принцип подключения зависит от конструкции, функциональности выбранной электрофурнитуры. Например, для управления работой осветительного прибора с одной лампой выбирают обычный одноклавишный выключатель. Он обеспечит только включение и выключение светильника. Если в люстре установлено несколько ламп, лучше подключить провода к выключателю с двумя, тремя кнопками. Такая электрофурнитура даст возможность разделить источники света на группы с независимым управлением.

Современные системы управления освещением позволяют не только включать и отключать источники света. Например, с помощью диммера дополнительно изменяют интенсивность светового потока ламп накаливания или светодиодных светильников. Сенсорные выключатели дают возможность выбрать метод управления, способны обеспечить дистанционный контроль, работать по таймеру.

Подготовка к монтажу

Для того чтобы подключить свет к выключателю, нужно получить доступ к аппаратам защиты или вводному рубильнику, обеспечивающему отключение электропроводки квартиры, дома от линии электроснабжения. Приступать к электромонтажным работам необходимо только после отключения питания и проверки наличия напряжения в проводниках при помощи тестера. Также следует исключить случайное подключение к системе электроснабжения.

Подготовительная работа:

• определяем место установки;
• ищем ближайшую распределительную коробку;
• размечаем линию прокладки электропроводки от источника электроснабжения к электрофурнитуре и светильнику;
• подготавливаем инструмент и расходные материалы;
• отключаем аппараты защиты или рубильник, закрываем щиток на замок, вешаем табличку о ходе работ.

Если в квартире, доме проложена скрытая электропроводка, придется штробить стены и изготавливать углубление под установку выключателя. Если проводка открытая, потребуются кабель-каналы. Проводим проводку от распределительной коробки к выключателю и светильнику. Устанавливаем, крепим электрофурнитуру и осветительный прибор. Измеряем длину проводки, отрезаем и прокладываем кабель. Если планируется организовать групповое управление, например, с использованием трехклавишного выключателя, подготавливаем многожильный провод. Для обычного включения, отключения светильника достаточно двух жил. Зачищаем концы проводников от изоляции.

Подключение одноклавишного выключателя

Берем двухжильный провод. Подключаем два проводника к лампе. По штробе или кабель-каналу протягиваем один проводник к распределительной коробке и соединяем с нулевым кабелем. Второй провод подводим к выключателю и подсоединяем к клемме. К противоположному контакту электрофурнитуры подключаем оставшийся проводник и тянем к распределительной коробке. Находим с помощью тестера фазу и соединяем кабели при помощи зажимов или скруткой с последующей изоляцией. В процессе подключения важно правильно определить фазный и нулевой провод. Разрывать линию питания освещения нужно исключительно путем отключения от фазы.

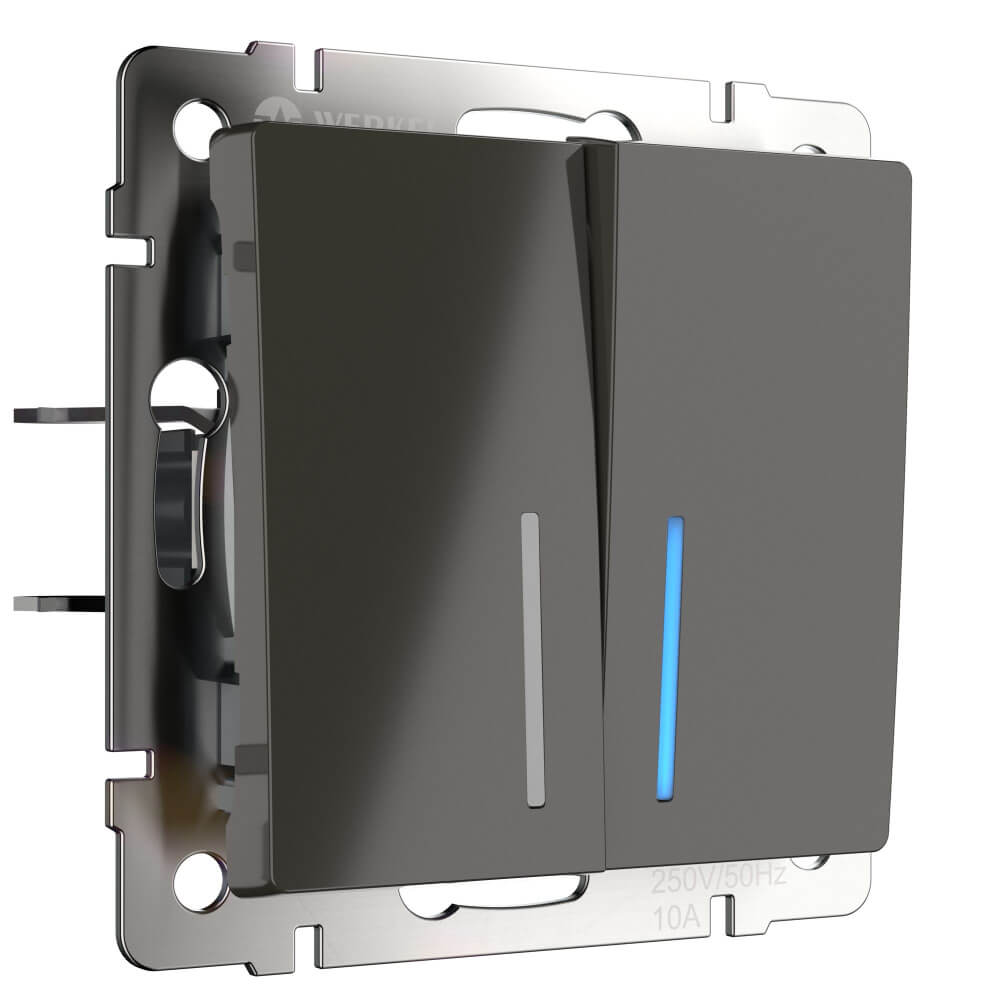

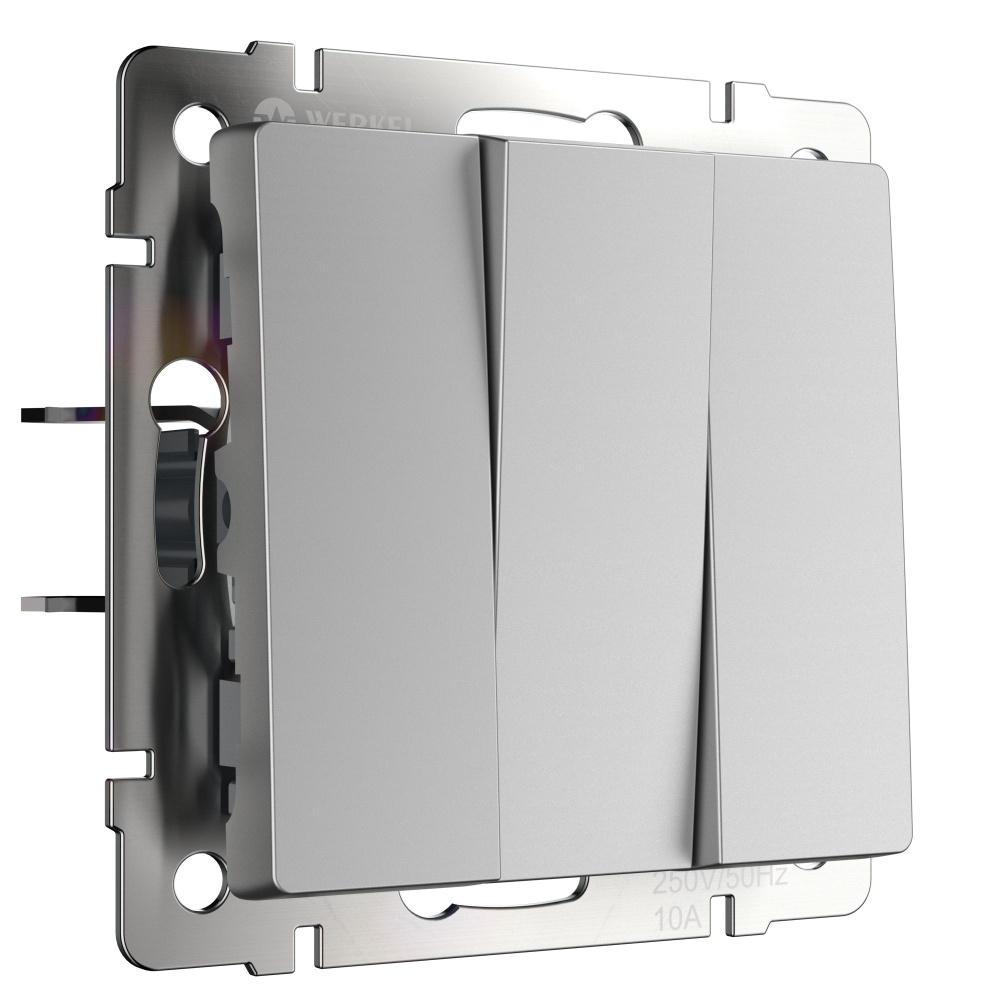

Подключение выключателя с несколькими клавишами

Потребуется трехжильный или многожильный кабель. Количество проводников зависит от числа ламп или групп источников света с управлением от разных клавиш выключателя. Для двухкнопочной электрофурнитуры потребуется трехжильный, для трех – четыре проводника, для четырех – пять и так далее. При этом нужно учесть, что количество жил, идущих от распределительной коробки до выключателя остается постоянным. Один фазный проводник подключаем к широкой клемме электрофурнитуры, а второй нулевой кабель соединяем с общим контактом светильника.

Если независимо управляемых ламп или групп источников света два, то от осветительного прибора пойдет три провода. Один нулевой уже подключенный и два фазных, которые следует протянуть к выключателю и подсоединить к свободным клеммам. Если независимо управляемых ламп три, то от светильника пойдет четыре провода: нулевой и три фазных.

При подключении прибора освещения важно не перепутать проводники от множества ламп. Перед соединением с электропроводкой желательно разобрать провода по парам и объединить все нулевые кабели в один путем скрутки или зажима. При выборе сечения используемых проводников нужно учитывать, что фазный провод, идущий от распределительной коробки к выключателю, будет питать одновременно все лампочки светильника. Кабель должен легко выдерживать номинальную нагрузку.

Тестирование и устранение проблем

Не торопитесь включать аппараты защиты или главный выключатель в щитке. Сначала проверьте правильность подключения. Делают это при помощи тестера с функцией контроля целостности электрических цепей. Безопасное тестирование также выполняют при помощи самодельных прозвонок или заводских индикаторов. Щупы тестера подключают к проводникам светильника и клеммам выключателя. Замыкая и размыкая контакты электрофурнитуры, проверяют функциональность собранной электрической схемы. Также рекомендуем прозвонить провода, идущие от распределительной коробки к люстре и выключателю.

Возможные проблемы:

1. Неверно собрана схема. В результате светильник не будет работать или станет функционировать неправильно. Нередко возникают короткие замыкания, поэтому без тестирования подключать новую линию к электроснабжению не стоит.
2. Потеря контакта. В результате некачественной скрутки, недостаточной затяжки болтовых соединений, плохой зачистки проводников от изоляции линия остается разорванной или контакт периодически теряется.

После тестирования схемы подключают проводку к электроснабжению. Если цепь собрана с созданием короткого замыкания, то сразу сработают аппараты защиты. Также защитные устройства отключат питание, если опасная ситуация возникнет после включения света.

Безопасность при проведении электромонтажных работ

Приступайте к подключению электроприборов только после отключения электроснабжения и проверки отсутствия напряжения на проводниках. Убедитесь в отсутствии возможности случайного подключения питания. Не прикасайтесь к оголенным проводникам без необходимости и предварительной проверки на наличие напряжения. Используйте исправный инструмент, оснащенный диэлектрической защитой, резиновые перчатки и коврики. Не допускайте присутствия посторонних, особенно детей в месте проведения электромонтажных работ.
