Как соединить алюминиевые и медные провода

Нужно не только учесть все факторы, включая сечение и тип материала изготовления провода, но и действующие нормативы. Также нужно учесть, что для соединения 2 проводов, один из которых имеет медные, а второй алюминиевые жилы, допустимы не все методы.

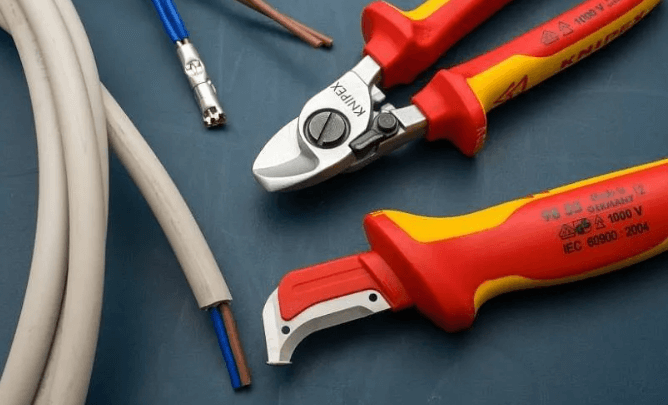

Способы соединения проводов

Для соединения алюминиевого и медного проводов могут применяться различные способы. Среди них использование специальных клеммных колодок, самозажимных соединений Wago, зажимов «Орех», пайка или сварка, применение болтов. Каждое из данных типов монтажных работ отличается своими преимуществами и недостатками, может использоваться при различных ситуациях.

Скрутка

Такой способ соединения, как скрутка в электропроводке, используется достаточно часто. Однако для монтажа меди и алюминия он запрещён правилами ПУЭ п.2.1.21.

Такой способ заключается в скручивании жил провода между собой. Слой наружной заводской изоляции снимается, после завершения работ поверхность изолируется обычной изолентой. Но такой метод не подходит для постоянного соединения. Его можно применять исключительно в качестве временного, используя в дальнейшем допустимые и безопасные способы. Также запрещено применять скрутки, чтобы нарастить алюминиевый провод в розетке, подключить дополнительное оборудование.

Пайка

Среди популярных методов соединения проводов к распространённым относятся пайка точка Однако данный метод не рекомендуется в соответствии с требованиями СП 76.13330.2016.

При пайке проводов образуется неразъёмное соединение, при котором с начала требуется зачистить концы проводов, окунуть жилы в специальный расплавленные припое, после чего выполнить соединение. Но для работы с медью и алюминием такой способ не подходит.

Сварка

Сварное соединение двух проводов относится к надежному и простому. Для выполнения работы нужны сварочный аппарат, электроды, бокорезы для зачистки, пассатижи. Также для выполнения работ необходим флюс, который используется при сварке алюминиевых жил.

При сварке обязательно использовать средства защиты, которые включают в себя маску или очки, перчатки. Но такое соединение можно использовать только при соединении жил из одинакового материала. Это означает, что соединение электрических проводов с жилами из различных металлов запрещено.

Опрессовка

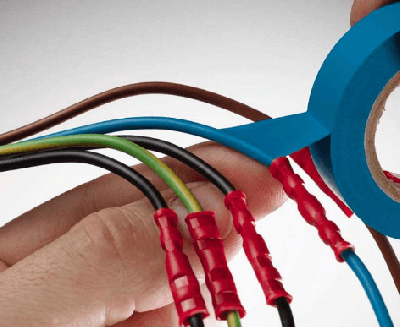

Опрессовка медных или алюминиевых проводов относится к одному из наиболее удобных и быстрых типов соединения. Для монтажа применяются различные вспомогательные материалы, включая гильзы и ТУТ. Также необходимо иметь специальный инструмент – пресс-клещи, при помощи которых можно быстро выполнить фиксацию, исключить подвижность соединяемых элементов.

Данный метод является неразъёмным, то есть после завершения монтажа просто снять гильзу или трубку не получится. Необходимо будет обрезать концы соединений, провести монтаж заново с использованием новых вспомогательных материалов. Опрессовка алюминиевых проводов востребована при выполнении различных работ, термоусадочные трубки ТУТ рекомендуются для монтажа на улице, для влажных помещений, при установке в стене. При таком соединении проводов дополнительно используется строительный фен, который нагревается полимер, позволяя выполнить монтаж. После остывания он надежно обжимает кабеля, не допуская попадания внутрь грязи, влаги и пыли.

Болтовое соединение

Для выполнения болтового соединения медных и алюминиевых проводов необходимы гайки и три шайбы. Такой метод очень простой, он используется в случае, когда нет других материалов, включая гильзы, термоусадочные трубки, клеммники.

Для фиксации нужно шайбу надеть на резьбу болта, у соединяемых проводов зачистить жилы, после чего накрутить их сверху на болт. Далее устанавливается вторая шайба, крепится жила кабеля, после чего провод фиксируется третий шайбой.

Клеммные колодки

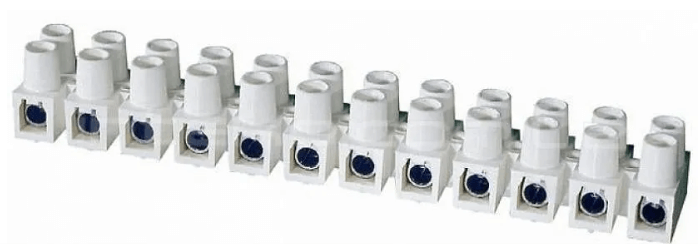

Для монтажа электрофурнитуры или соединения отдельных проводов можно использовать клеммники в виде колодок. Это компактная конструкция со специально устроенными вводами для разного количества проводов. Внутри располагается латунная втулка, корпус переходника выполнен из прочного пластика. Для монтажа необходимо зачистить края проводов, вставить их в специальные отверстия втулки, затем вручную или отверткой закрутить винты.

Для повышения качества соединения необходимо учитывать:

• количество соединяемых проводов;
• сечение жил;
• течение проводов.

Если будут использоваться многопроволочные типы медных и алюминиевых проводников, необходимо предварительно обжать их концы при помощи специальных наконечников.

Такие клеммники очень удобные и простые в работе, однако применяются только для проводов с однородными жилами. Соединение проводов при помощи клемм, преимущественно используется при монтаже осветительных приборов: (люстр и бра).

Более подробно про монтаж бра можно почитать в этой статье.

Нельзя использовать одну колодку для одновременного соединения алюминиевого и медного провода!

Зажим «Орех»

Кабельный зажим «Орех» представляет с собой конструкцию из двух пластин и четырёх винтов. Соединение предполагают выполнение таких действий:

• медные и алюминиевые концы провода зачищаются;
• жилы фиксируются внутри пластины;
• на соединение надевается оболочка, изготовлена из карболита.

Такой зажим очень удобен, его часто используют для монтажа электропроводки разного типа, соединения алюминиевых проводов между собой. Однако он не подходит для установки в распределительной коробке из-за своих больших размеров.

Соединение проводов с жилами, имеющими разное сечение

Не редкостью является ситуация, когда требуется смонтировать медный и алюминиевый кабель с различным количеством жил или разным сечением. Если возникает необходимость работы при таких условиях, нужно выбирать клеммники Wago. Они имеют отверстие под провода с разной толщиной, между собой проводники можно паять.

Для соединения медных и алюминиевых проводников подбираются специальные модели клемм. Они имеют уже готовые вмонтированное приспособление, которое предохраняет металлы кабелей от окисления при контакте друг с другом. Также подобная конструкция подходит для работы с одножильной проводкой, многожильными проводниками разного типа.

Алюминий и медь при ремонте или монтаже электропроводки требуют специального подхода. Нужно сразу определиться, почему нельзя скручивать такие провода и какие варианты соединения будут самыми надежными. Это позволяет правильно срастить проводники, исключить опасные ситуации.
