Как проверить мультиметром светодиодную лампу на работоспособность
Область применения светодиодов постоянно расширяется, потому что они позволяют экономить денежные средства благодаря небольшому потреблению электрического тока и долговечности. В основном раньше их использовали в электроприборах. Сегодня же из них делают осветительные устройства в широком ассортименте. Несмотря на длительный срок службы, светоприборы периодически выходят из строя. Поэтому полезно будет узнать, как проверить мультиметром светодиодную лампу на работоспособность. Рассмотрим процесс подготовки к тестированию, какой режим тестера нужно использовать, особенности диагностики светодиодов, как измеряется ток потребления и типовые неисправности LED-ламп.
Подготовка к проверке

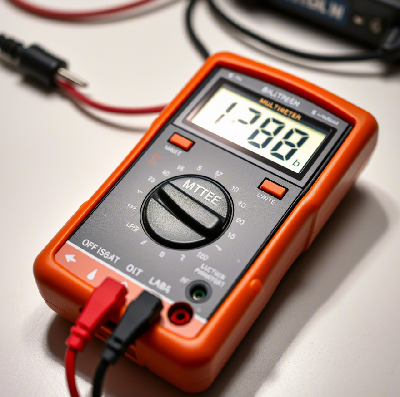

Основной инструмент при проверке работоспособности LED-лампы — это мультиметр (тестер) вместе с двумя измерительными щупами. В процессе еще может понадобиться паяльник, а также отвертки, тонкий ножик, пинцет для разборки лампочки и отсоединения ее элементов.
При использовании мультиметра необходимо соблюдать правила техники безопасности:
- не применять щупы и провода без изоляции;
- не держать по возможности в руках активированный мультиметр;
- не работать тестером при отсутствии крышки отсека для батарейки;
- не прикасаться руками к разъемам и проводам без изоляции.
Нужно также внимательно осмотреть мультиметр. На нем не должно быть никаких повреждений. Если на щупах присутствуют сколы, их обматывают с помощью изоленты.
Режим мультиметра
Чтобы проверить светильник светодиодный мультиметром на исправность, на приборе выбирают режим поиска обрыва. На тестере эта функция обозначена пиктограммой чипа.
Перед работой еще нужно провод черного щупа подключить к разъему «Com», а красного цвета — к величинам, которые будут измеряться. После этого на дисплее прибора отобразится единица. При появлении другого числа делают вывод, что тестер непригоден для измерений. Если все же отобразилась единица, тогда щупы скрещивают друг с другом. После этого на экране прибора должен высветиться ноль. Такая смена цифр свидетельствует, что мультиметр находится в исправном состоянии.
Диагностика светодиодов
Для работы диодов нужен постоянный ток. Его генерацию в лампочке выполняет драйвер. До него добраться можно только после разборки источника света. То же самое необходимо сделать, чтобы получить доступ к LED-элементам. При этом не всегда приходится разбирать светодиодную лампу, так как существуют разные способы ее диагностики.
Проверка без разборки LED-лампы
Чтобы проверить целостность цепи в неразобранной светодиодной лампе, необходимо на нее подать напряжение 3 В. Его вполне хватает для свечения большинства кристаллов. Чтобы получить такое напряжение, используют одну трехвольтовую или две полуторовольтовых батарейки. Идеальный вариант — CR2032. Этот тип батарейки применяют в компьютерной материнской плате.
Использовать можно также более мощные батарейки. В этом случае придется дополнительно подключить последовательно в цепь балластное сопротивление в виде резистора, чтобы уменьшить напряжение до безопасного значения. Например, для батарейки 4,5 В требуется от 150 до 200 Ом, а для «Кроны» — 750 Ом.
Этот простой процесс проверки проводят следующим образом:
- к плюсовому контакту батарейки подсоединяют проводник с припаянным резистором;
- к минусовому контакту подключают провод без балластного сопротивления;
- проводник с резистором прикрепляют к центральному контакту LED-лампы;
- провод без сопротивления прикладывают к боковой части цоколя лампочки;
- наблюдают за частичным свечением сегментов матрицы и определяют перегоревшие светодиоды.
Когда применяется новая трехвольтовая батарейка или два свежих источника по 1,5 В, тогда проверку светодиодов желтого и красного цвета выполняют при использовании резистора с сопротивлением от 60 до 70 Ом. Если диагностике подвергают зеленые, синие и белые LED-элементы, можно вообще не использовать балластное сопротивление.
Проверка светодиодов после разборки LED-лампы
Перед тем как проверить светодиод в лампе с помощью мультиметра, лампочку лучше разобрать. Иногда удается визуально различить поврежденный светодиод. На таком элементе будет черная точка, которая означает, что он перегорел.
Если отсутствует внешний признак, тогда сломанный светодиод определяют по свечению. Этот способ тестирования кристаллов на монтажной плате подразумевает точечный контакт игольчатых щупов с анодом и катодом каждого LED-элемента светодиодной лампочки. Такую простую проверку выполняют следующим образом:
- активируют настроенный мультиметр;
- прикладывают красный щуп прибора к плюсовому контакту (аноду) припаянного светодиода;
- подключают черный щуп к минусу (катоду) распаянного LED-элемента.
Если светодиод исправен, тогда он начнет светиться. Когда кристаллы подключены последовательно-параллельно, например, в лампе точечного светильника, тогда загорятся одновременно два соседних кристалла.
Измерение тока потребления всей LED-лампы
Перед тем как проверить диодный светильник и узнать его ток потребления, подготавливают измерительный прибор. Для этого мультиметр переводят в режим определения постоянного электротока (DC), а красный щуп вставляют в гнездо с обозначением 10A. При этом черный щуп подключают к разъему COM.
На следующем этапе щуп красного цвета прикладывают к центральному контакту цоколя, а черный — к резьбе. После этого на экране мультиметра отобразится значение тока потребления. Например, у пятиваттной LED-лампы ток потребления составляет примерно 0,05 А. Если при измерении на дисплее мультиметра отобразилось существенно другое значение, это признак неисправности драйвера.
Типовые неисправности и их признаки
Большинство светодиодных лампочек, включая ленты, перестают светить раньше, чем закончится их ресурс. Даже продавцы на такую продукцию не дают гарантию более 3-5 лет. К распространенным причинам поломки LED-ламп относится низкокачественный монтаж, нестабильное напряжение в электросети, ошибки при разработке схемы электропроводки.
Если используются филаментные лампы, в них нередко происходит обрыв нити. Такую неисправность можно увидеть визуально, но при использовании увеличительной лупы. Обрыв нити также определяют путем прозвонки мультиметром каждого сегмента. Если филаментная лампа перегорела, тогда на колбе обычно появляются темные точки.
К типовым поломкам светодиодных лампочек еще относится вздутие конденсаторов в драйвере. О такой неисправности свидетельствует снижение их емкости на 30% и более. Для проверки этого параметра подключают мультиметр с функцией «Cx», учитывая полярность. Мерцание LED-ламп — это еще один признак выхода из строя конденсаторов. Такая неисправность появляется, когда эквивалентное последовательное сопротивление (ESR) превышает 5 Ом.
Еще одна распространенная поломка — деградация светодиодов, когда проводниковые источники постепенно или быстро выходят из строя и утрачивают свои характеристики. Признаком такой неисправности является снижение яркости LED-элементов на 70% при нормальном токе. Еще о деградации светодиодов можно говорить, если разница между измеренным напряжением и паспортным значением составляет более 15%.
Заключение
При сильно поврежденном корпусе, разбитой колбе не имеет смысла ремонтировать светодиодную лампочку. Ее работоспособность также не стоит восстанавливать, если повреждены герметизированные блоки или матрица.
LED-лампочки — это отходы IV класса опасности. Они практически не способны нанести вред природе и человеку. Поэтому их разрешено простым людям выкидывать в обычные мусорные контейнеры.
