Как подобрать блок питания для светодиодной ленты

Интерьерную светодиодную подсветку можно сделать своими руками. Но если LED ленту напрямую подключить к бытовой электрической сети 220 В с переменным током, полупроводниковые источники света перегорят. Чтобы подсветка исправно работала, необходимо правильно выбрать блок питания для светодиодной ленты.

Базовые параметры БП для подсветки из LED ленты

Блок питания, трансформаторный или импульсный, решает две задачи: преобразует переменный ток электросети в постоянный и понижает напряжение с 220 В до рабочих значений светодиодной ленты.

Выходное напряжение БП

Показатель выходного напряжения источника питания должен соответствовать вольтажу LED ленты. Популярностью пользуется гибкая светодиодная подсветка 12 В и 24 В, но существуют и модели 5 В, 36 В, 48 В.

Также встречаются светодиодные ленты 220 В, рассчитанные на подключение к электросети напрямую через специальный шнур, в конструкцию которого входит диодный мост – выпрямитель, преобразующий переменный ток в постоянный.

Мощность БП

Выходная мощность адаптера должна превышать мощность LED ленты примерно на 30%, чтобы устройство работало в оптимальном режиме и не перегорело от перегрузок. Если производитель не указал мощность БП, показатель можно рассчитать, умножив силу тока на напряжение. Предельно допустимый выходной ток указывается производителем для каждого канала адаптера.

В конструкцию блоков питания большой мощности нередко входит вентилятор охлаждения. Если его шум мешает, вместо одного мощного адаптера можно задействовать несколько БП с меньшей производительностью – главное, чтобы их суммарная мощность была достаточной для электроснабжения светодиодной ленты.

Расчёт мощности БП

Чтобы рассчитать мощность LED ленты, необходимо умножить её длину на мощность 1 метра, указанную на упаковке. Показатель зависит от типа и количества светодиодов на одном метре.

Допустим, требуется запитать LED ленту длиной 10 метров со светодиодами 5050 по 60 штук на один метр. Мощность такой ленты составит 14 х 10 = 140 ватт. Чтобы рассчитать необходимую мощность источника питания, к 140 Вт следует прибавить 30%. Получаем 182 Вт и подбираем БП с максимально близким показателем мощности.

Принципы выбора БП

Если нужно подобрать блок питания для светодиодной ленты, в первую очередь обращают внимание на её тип и вольтаж, рассчитывают оптимальную мощность адаптера.

На выбор преобразователя напряжения также влияют условия эксплуатации подсветки, место установки, потребность в дополнительных функциях.

Класс IP

Это показатель уровня защиты от внешних факторов. Выбор класса IP зависит от места размещения преобразователя напряжения. В продаже представлены блоки питания:

• IP20-33. Корпус открытого типа с перфорацией, отсутствует защита от влаги, загрязнений. Устройство рассчитано на эксплуатацию в сухом отапливаемом помещении.
• IP44-65. Корпус закрытого типа защищает внутренние компоненты от контакта с влагой. Преобразователь напряжения подходит для эксплуатации во влажных помещениях, включая кухню, ванную комнату, бассейн. Не предназначен для наружной установки.
• IP67-68. Корпус полностью герметичен. Источник питания способен выдержать погружение в воду, не боится перепадов температур в диапазоне от -60 до +25°C. Предназначен для установки на открытом воздухе, используется для фасадной подсветки.

Класс IP блока питания должен быть не ниже, чем у светодиодной ленты.

Тип корпуса

Разрабатывая проект светодиодной подсветки, следует предусмотреть место для размещения источника питания. Чем выше показатель мощности, тем больше габариты устройства. Мощные компактные модели стоят существенно дороже БП в стандартном корпусе.

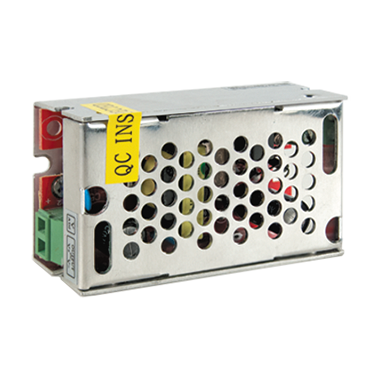

Стандартные БП открытого типа

Устройства различаются по мощности и габаритам, что позволяет подобрать модель для питания LED лент практически любой длины. Корпус выполнен из стали или алюминия, перфорация улучшает отдачу тепла. Для подсоединения кабеля светодиодной ленты, вилки предусмотрены разъёмы с винтами, клеммы. Некоторые модели укомплектованы проводами для подключения.

У БП открытого типа самый низкий класс защиты. Устройства обычно используют для подсветки аппаратуры, устанавливают в специальные шкафы либо аппаратные отсеки.

Герметичные БП

Блоки питания закрытого типа предназначены для установки на открытом воздухе или во влажных помещениях, в зависимости от класса IP. Для полной защиты электронных компонентов от воздействия влаги, загрязнений плата залита полимерной смолой –компаундом.

В продаже представлены герметичные преобразователи напряжения:

• В пластиковом корпусе. Компактные, лёгкие, мощностью до 100 Вт. Применяются для интерьерной подсветки.
• В металлическом (алюминиевом) корпусе. Мощностью до 800 Вт. Подходят для эксплуатации на улице, позволяют запитывать две и более ленты.

Герметичный корпус гасит звук от работающего трансформатора, дросселя, диммера – это дополнительный плюс такого блока питания.

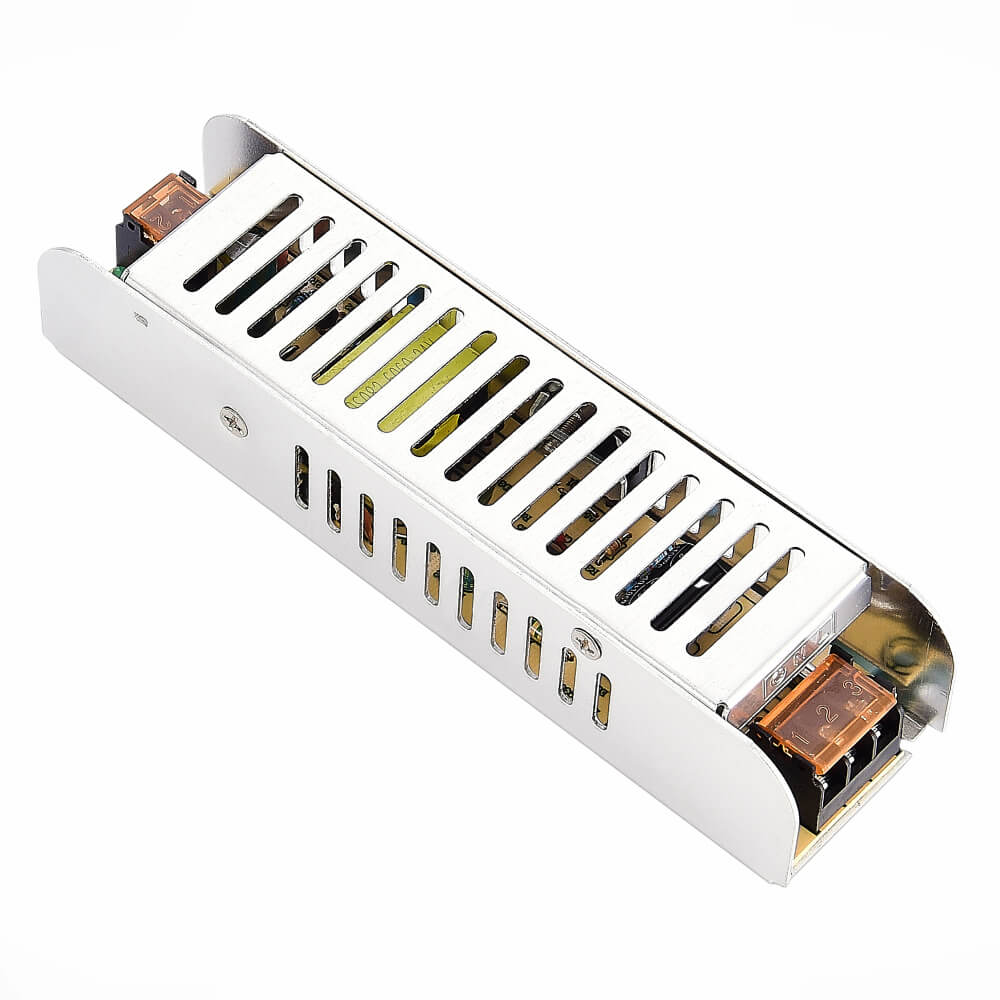

Ультратонкие устройства вытянутой формы удобны для скрытого размещения – они устанавливаются внутрь профиля с рассеивающим экраном для потолочной подсветки из LED ленты.

Сетевые адаптеры

Это компактные блоки питания с пластиковым корпусом и штепсельной вилкой, которая вставляется в розетку. Разъём кабеля стандартный – 5,5х2,1 мм. Для подключения к светодиодной ленте требуется переходник.

Мощность сетевых адаптеров ограничена. Это подходящий вариант для монохромной подсветки небольшой яркости. К достоинствам относят небольшие размеры и простоту использования.

Драйвер для установки на DIN рейку

Компактное устройство с пластиковым корпусом особой формы. Источник питания рассчитан на монтаж внутри электрического шкафа или на стойке в производственном или офисном помещении. Из-за ограниченной мощности драйверы пригодны только для организации подсветки небольшой яркости.

Дополнительный функционал

При подборе БП стоит отдать предпочтение модели со встроенной защитой от короткого замыкания и перегрузки. С таким источником питания LED лента прослужит дольше – при перегрузке устройство автоматически отключается, чтобы электронные компоненты не перегревались до критических температур.

Диммирование (регулировка яркости)

Чтобы управлять яркостью подсветки, устанавливают специальный контроллер между светодиодной лентой и источником питания. Альтернативный вариант – специализированный БП со встроенным диммером. Диммирование осуществляется по одному из следующих протоколов:

• 0-10 В – аналоговое управление. Поворот ручки потенциометра, размещённой на настенной панели, меняет напряжение в диапазоне 0–10 В. В соответствии с этим меняется яркость светового потока от минимального до максимального значения.
• DALI – цифровое управление с использованием сенсорной настенной панели. Яркость свечения регулируется контроллером плавно и максимально точно.
• TUYA – беспроводное цифровое управление. Задействуется радиоканал или Wi-Fi. Управляют ШИМ-модулем с помощью настенной сенсорной панели, либо используя приложение на смартфоне.

Коррекция коэффициента мощности

Источники питания, оснащённые функцией Power Factor Correction (PFC) позволяют улучшить соотношение активной и полной мощности. У таких источников питания:

• меньше значения пускового тока;
• ниже энергопотребление.

Это актуально, если в проекте задействовано большое число светодиодных лент и есть опасность перегрузки электросети при одновременном включении всех БП.

Рекомендации по выбору

Среди бюджетных блоков питания, предназначенных для светодиодных лент, можно найти практичный и надёжный вариант, к примеру:

• Gauss 202003015 – стандартный БП открытого типа;
• Rexant 201-100-6 – модель с герметичным корпусом;
• ЭРА LP-LED-36W-IP20-24V-P – универсальный сетевой адаптер для низковольтных устройств;
• Apeyron 03–72 – источник питания с защитой от КЗ и перегрузок.

Если БП требуется для проекта с множеством LED лент, если важно обеспечить яркое свечение, лучше купить более дорогую модель с PFC, встроенным диммером. Такие устройства представлены в линейках популярных марок Arlight, Meanwell.

Ключевые критерии

Чтобы купить подходящий источник питания для светодиодной подсветки из ленты, обратите внимание на рабочие характеристики БП (вольтаж, требуемая мощность), на вариант исполнения и габариты устройства, наличие дополнительного функционала.

Если сложно выбрать блок для светодиодной ленты самостоятельно, обратитесь к специалистам.
