Как подключить прожектор к датчику движения

Подготовка к монтажу осветительных приборов с датчиком движения

Современные системы освещения включают в себя не только лампы и прожекторы, но и датчики движения – электронные устройства, которые реагируют на движение в зоне действия, автоматически включая свет.

Такие комбинации подходят не только для загородных территорий, но и для квартир, офисных помещений, торговых центров, промышленных предприятий, крупных складов.

Чтобы смонтировать прожектор с датчиком движения, нужно тщательно продумать основные моменты: определить место установки компонентов системы, оценить параметры электрической сети, подготовить необходимые материалы и инструменты.

При выборе места монтажа устройства нужно исходить из площади контролируемой территории. Максимальный охват дают датчики, которые устанавливают сверху (на потолке) – например, на крыльце, террасе или открытой веранде частного дома. У потолочных моделей угол обзора составляет 360°. Их закрепляют на высоте 2,5-3 м.

Настенные и угловые детекторы движения дают угол обзора 90°. Их рекомендуют устанавливать сбоку от входной двери дома или хозпостроек, на столбах по периметру участка, у ворот. Высота монтажа – 2,5-3 м.

При выборе места также нужно учесть, что рядом с устройствами не должно быть препятствий, а также источников тепла и излучения электромагнитных волн.

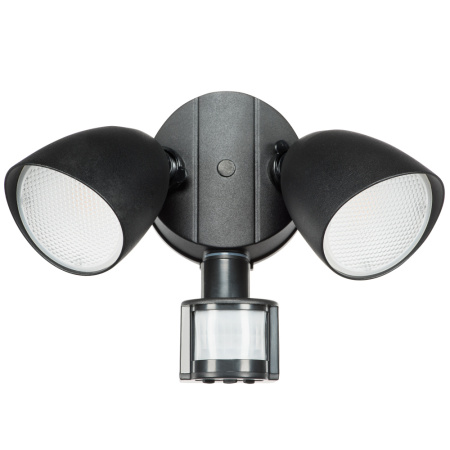

Прожектор и датчик движения устанавливают рядом, соединяя их электрическим кабелем. Также в продаже можно найти осветительные приборы со встроенными в них датчиками, срабатывающими на движущиеся объекты.

Для монтажа прожектора с датчиком движения нужно подготовить такие инструменты и материалы:

1. Набор отверток.
2. Пассатижи и бокорезы.
3. Сверло или дрель для сверления отверстий под крепления.
4. Обжимные клещи (для работы с проводами).
5. Скобы, шурупы, саморезы, дюбели.
6. Канцелярский нож или кабелерез.
7. Провод, по которому будет поступать напряжение. Для осветительных приборов с мощностью до 500 Вт подходит обычный кабель с сечением 1,5 мм2. Если мощность прожектора (или нескольких приборов) составляет 500-100 Вт, сечение кабеля должно составлять 2,5 м2, более 1000 Вт – 4 мм2.
8. Индикаторная отвертка.

Дополнительно нужно подготовить средства индивидуальной защиты для выполнения работ в электрической сети.

Совместимость технических параметров напряжения и тока прожектора и датчика движения

Чаще всего пользователи выбирают не модели осветительных приборов со встроенным датчиком движения, а эти компоненты по отдельности. Это связано с тем, что последний вариант позволяет подключать к одному датчику сразу несколько прожекторов.

Перед тем, как подключить осветительный прибор к детектору движения, нужно убедиться в их совместимости. Мощность датчика, срабатывающего на движение, должна быть как минимум на 20% больше, чем суммарная мощность всех подключенных к нему приборов.

Подключение датчика движения к электрической сети: особенности и рекомендации

Перед тем, как приступить к установке датчика движения, нужно изучить рекомендации производителя – они идут в комплекте с устройством. Работы по монтажу выполняются только при отключенном электропитании и с использованием специальных электрозащитных перчаток.

Чтобы убедиться, что электрическая линия обесточена, нужно прикоснуться индикаторной отверткой к проводам, выходящим из автоматов на щитке. Если красная лампочка не загорится – питания отключено.

Датчик движения встраивают в электрическую сеть между источником питания и прожектором. Есть несколько схем подключения устройства к общей электрической сети дома. Выбор зависит от типа детектора. Рассмотрим каждую из них.

Подключение двухпроводного датчика

Эта схема – самая простая. В ней присутствуют два провода и фаза (без ноля). Такой вариант подключения подходит только для стандартных ламп накаливания и галогенных осветительных приборов.

Контакты устройства подключаются к фазному проводу, который постоянно находится под напряжением. Фаза проходит через датчик и от него – к осветительному прибору.

Такую схему рекомендуют реализовать отдельно от общей осветительной сети в доме, поэтому, помимо стандартного набора инструментов, потребуются распределительная коробка и автомат.

Подключение трехпроводного датчика движения

Это более сложная система, которая применяется при использовании инфракрасных датчиков, реагирующих на движущиеся предметы. Она подходит для работы с любыми светильниками.

Схема предусматривает подключение к датчику трех кабелей от распределительной коробки: фазы, ноля и заземления. В дальнейшем три этих проводника подключаются к прожектору.

Подключение нескольких датчиков движения

Если планируется установка сразу нескольких датчиков, фазу и ноль необходимо протянуть через все эти устройства. Все выводы из датчиков подключаются к источнику света.

Как подключить прожектор к датчику движения?

Выходная контактная группа устройства, реагирующего на движения объектов в зоне его действия, является выключателем питания осветительного прибора. Несмотря на это, датчик не получится подсоединить двумя проводами: ему требуется питание 220 В.

Для подключения к детектору движения подводят 3 жилы:

• фазовый провод;
• ноль;
• линию питания, проходящую от датчика к осветительному прибору.

Чтобы подключить светодиодный прожектор с датчиком движения для улицы, проводник заземления не требуется.

Настройка основных параметров датчика движения

После установки детектора движения, совмещенного с прожектором, нужно установить параметры устройства. Это:

1. Уровень освещенности. Это пороговая освещенность, при которой датчик прекращает или начинает срабатывать. Настройка необходима для того, чтобы уличное устройство не реагировало на движущиеся объекты в светлое время суток.
2. Чувствительность. Параметр определяет расстояние, на котором детектор обнаруживает движущиеся объекты.
3. Задержка выключения. Функция отвечает за время, на которое устройство будет включать осветительный прибор. Этот период может длиться от нескольких секунд до 10 минут.
4. Время отключения. Это временной период, по истечении которого свет автоматически выключается после прекращения движения в зоне действия устройства.

Правильная настройка датчика движения позволит избежать ложных срабатываний.

Тестирование системы на работоспособность

После завершения монтажных работ и внесения необходимых настроек нужно проверить, как работает система. Если при тестировании выяснилось, что датчик не срабатывает, это не значит, что произошла поломка. Выяснить причину можно так:

1. Проверить питание на детекторе движения и на прожекторе. Для этого можно воспользоваться отверткой-индикатором, чтобы определить наличие фазы. Предварительно нужно отключить питающий автомат освещения и снять напряжение со схемы, чтобы снизить риск поражения током.
2. Проверить настройки датчика движения, при необходимости отрегулировать их. Например, неправильно выбранная степень чувствительности может препятствовать срабатыванию устройства.
3. Пересмотреть расположение датчика. Работе устройства мешают высокочастотные радиосигналы и сильное электромагнитное поле, поэтому рядом не должно находиться подобное оборудование.

Проблемы в работе системы также могут быть связаны с неподходящими условиями эксплуатации. Чтобы не допустить подобной ситуации, необходимо внимательно изучить характеристики устройства, в частности – степень защиты корпуса.

Рекомендации по эксплуатации прожектора, совмещенного с датчиком движения

Чтобы обеспечить нормальное функционирование светильника с детектором движения и продлить срок его службы, рекомендуется:

1. Правильно установить настройки, чтобы избежать слишком частого срабатывания устройства. Это предотвратит перегрузку детектора и светильника, а также их быстрый выход из строя.
2. Регулярно очищать компоненты системы от пыли, грязи, влаги, насекомых.
3. Немедленно отключать устройства от сети при малейших признаках неисправностей или повреждений.

Чтобы предотвратить частые ложные срабатывания датчика, нужно устанавливать его вдали от систем отопления и вентиляции, оживленных автодорог, деревьев, а также оборудования, которое излучает электромагнитные волны.

При соблюдении рекомендаций детектор движений работает до 10 лет.
