Как подключить накладной светильник?

Разновидности накладных светильников

Осветительные приборы такого типа различают по назначению. В свою очередь, каждая группа накладных светильников разделяется по дизайну, конфигурации и мощности.

Приборы классифицируют по таким критериям:

Назначение

Производители предлагают осветительные приборы для:

• интерьера частного дома или квартиры;
• офисного помещения;
• промышленных и складских помещений;
• общественных зданий – больниц, школ, администраций;
• торговых комплексов, бизнес-центров.

Отдельная категория накладных светильников – уличные модели с герметичными корпусами, устойчивыми к действию неблагоприятных внешних факторов.

Тип лампы

В накладных осветительных приборах используются разные источники света: светодиодные, люминесцентные, галогенные, а также стандартные лампы накаливания. Самый популярный вариант – светодиоды. Это безопасный и экономичный вариант с оптимальной силой свечения. Кроме того, они долговечны и при правильной эксплуатации не требуют частой замены.

Конфигурация

Накладные светильник изготавливаются в 3 формах. Они бывают:

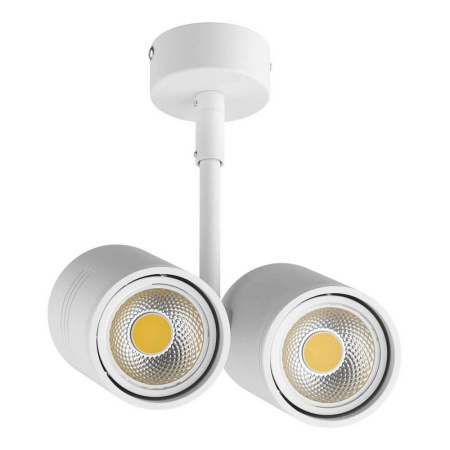

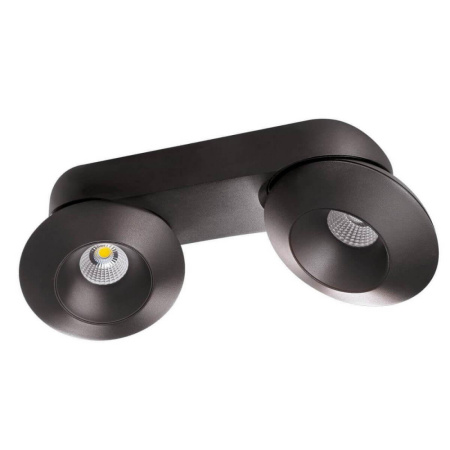

• точечными (для подсветки отдельных зон в комнате – так называемые споты);
• растровыми, с крупными габаритами и высокой силой свечения;
• линейными, в виде светящихся линий.

Также осветительные приборы описанного типа могут быть выполнены в виде люстр. Это целые композиции, которые, в отличие от классических люстр, занимают гораздо меньше места и подходят для низких потолков и помещений с небольшой площадью.

Подготовка к установке

Прежде, чем приступить к монтажу осветительных приборов, нужно распланировать места установки. Также требуется подготовить инструменты и материалы для установки. Это:

• отвертки – плоская, крестовая и индикаторная для проверки проводов;
• плоскогубцы;
• бокорезы;
• дрель со сверлами;
• строительный уровень;
• рулетка.

Подготовка к монтажу накладных светильников во многом зависит от того, к какой поверхности они будут крепиться. Например, в бетонных потолках или стенах просверливают отверстия, предварительно отключив питание. Гипс и дерево не требуют сверления: достаточно использования шуруповерта для подготовки отверстий под крепеж.

Под натяжной потолок собирают специальный подвес, выводят силовые кабели и натягивают пленку ПВХ.

Накладной светильник можно подсоединять к сети 220В или 12В через трансформатор.

Проверка электрической сети перед установкой освещения

В помещении, где планируется монтаж накладных светильников, нужно оценить электрическую инфраструктуру, а именно:

1. Осмотреть провода и кабели, оценить их состояние и изучить технические параметры. Нужно проверить марки и сечения кабельной продукции, замерить расстояние между креплениями проводок.
2. Тщательно проверить состояние групповых и распределительных щитов. Необходимо оценить, насколько прочно они держатся. Особое внимание нужно уделить значению токов, их соответствию требуемым параметрам. Также проверяют правильность подсоединения линий к аппаратам.
3. Осмотреть выключатели, переключатели и штепсельные розетки. Если они имеют неудовлетворительное состояние, выполняют замену.

Светильник накладного типа также внимательно осматривают перед монтажом. Необходимо проверить болтовые соединения, контакты, патроны, соединения с проводниками.

Установка крепежа под монтаж накладного светильника

Осветительные приборы чаще всего выпускаются в корпусах, которые уже укомплектованы необходимыми крепежными элементами. Они легко монтируются на потолок или стену с помощью простого крепежа – дюбелей с пластиковыми или металлическими гильзами либо турбовинтов.

Накладной светильник крепится к потолку или стенам разными способами. Существуют такие типы фиксации для установки накладных осветительных приборов:

1. Наружный. Это наиболее простой и распространенный вариант фиксации. Наружный крепеж подходит для большинства моделей накладных светильников, не требует применения специального инструмента. К нему относятся дюбели, винты, гвозди, с помощью которых светильник закрепляется на выбранном месте.
2. Скрытый. Такой вариант крепежа используется, если необходимо сохранить эстетичность оформления. Система из пазов и реек позволяет установить прибор незаметно, без следов установки.
3. На основе кронштейнов. Такой способ подходит для случаев, когда приборы освещения монтируются в углубления или ниши потолка либо стен. Также крепление на кронштейны осуществляется, если есть особые требования к направлению светового потока.

Разные варианты крепления позволяют смонтировать накладные светильники в разных условиях.

Подключение накладного светильника к электрической сети

Перед тем, как подключить накладной светильник, необходимо отключить подачу электропитания в помещение и убедиться в том, что на проводах отсутствует напряжение 220В. Для этого используют индикаторную отвертку.

При установке электроприборов стоит воспользоваться специальными диэлектрическими перчатками из резины.

Способ монтажа накладного светильника зависит от того, к какой электропроводке будет подключаться прибор. Иногда в квартирах и частных домах используется двужильная электропроводка, в которой присутствует фаза, то есть токопроводящий провод, и ноль – проводник, по которому ток возвращается обратно и замыкает цепь. Фаза выделена коричневым или черным цветом (иногда красным, оранжевым и другим ярким), ноль – синем или голубым.

Более современный вариант проводки – с 3 жилами. В ней, кроме фазы и ноля, присутствует еще и заземление – провод желто-зеленого цвета, который предотвращает удар током при внештатных ситуациях.

Чаще всего подвесные осветительные приборы подключают двумя проводами, через блок питания. На его корпусе обозначены места подсоединения. Здесь используется буквенная маркировка: L – фаза, N – ноль.

Если проводка к квартире или доме имеет третий провод, то «землю» подключают непосредственно к выводу на корпусе светильника.

При подключении двух и более осветительных приборов к одному выключателю используют такие схемы подключения:

1. Последовательная. Фазный провод ведут к первому светильнику и далее от него последовательно подводят к каждому следующему устройству. Ноль в такой схеме напрямую подводят к последнему в цепи светильнику. Это не самый удачный вариант подключения, так как яркость в итоге оказывается недостаточной.
2. Параллельная. В такой схеме к каждому осветительному прибору подводится отдельный кабель.
3. Лучевая. Сначала устанавливают электрический кабель, проводя его до точки, удаленной на равных расстояниях от светильников. Затем монтируют распределительную коробку и от нее прокладывают короткие линии к каждому светильнику.

После завершения монтажа нужно внимательно проверить, правильно ли подключены электрические соединения и нет ли повреждений компонентов. Если проблемы не обнаружены, фиксируют корпус подключенного прибора.

Особенности технического обслуживания накладных светильников

Накладные светильники часто требуют замены светодиодов. Чтобы правильно сделать это, необходимо точно знать тип источника, который используется в приборе. Замена лампы выполняется при отключенном питании. Старую лампу аккуратно извлекают из светильника защитными перчатками.

Техническое обслуживание накладных осветительных приборов включает:

1. Регулярную очистку корпуса от пыли. Процедуры выполняют с помощью сухой ткани или специальных средств по уходу за электроникой.
2. Периодическую проверку креплений. Это позволит предотвратить послабление крепежа и падения светильника.
3. Отслеживание технического состояния приборов. При мерцании света и других неполадках нужно проверить компоненты системы самостоятельно или обратиться к специалисту.

Профилактику накладных светильников рекомендуется проводить не реже раза в полгода.
