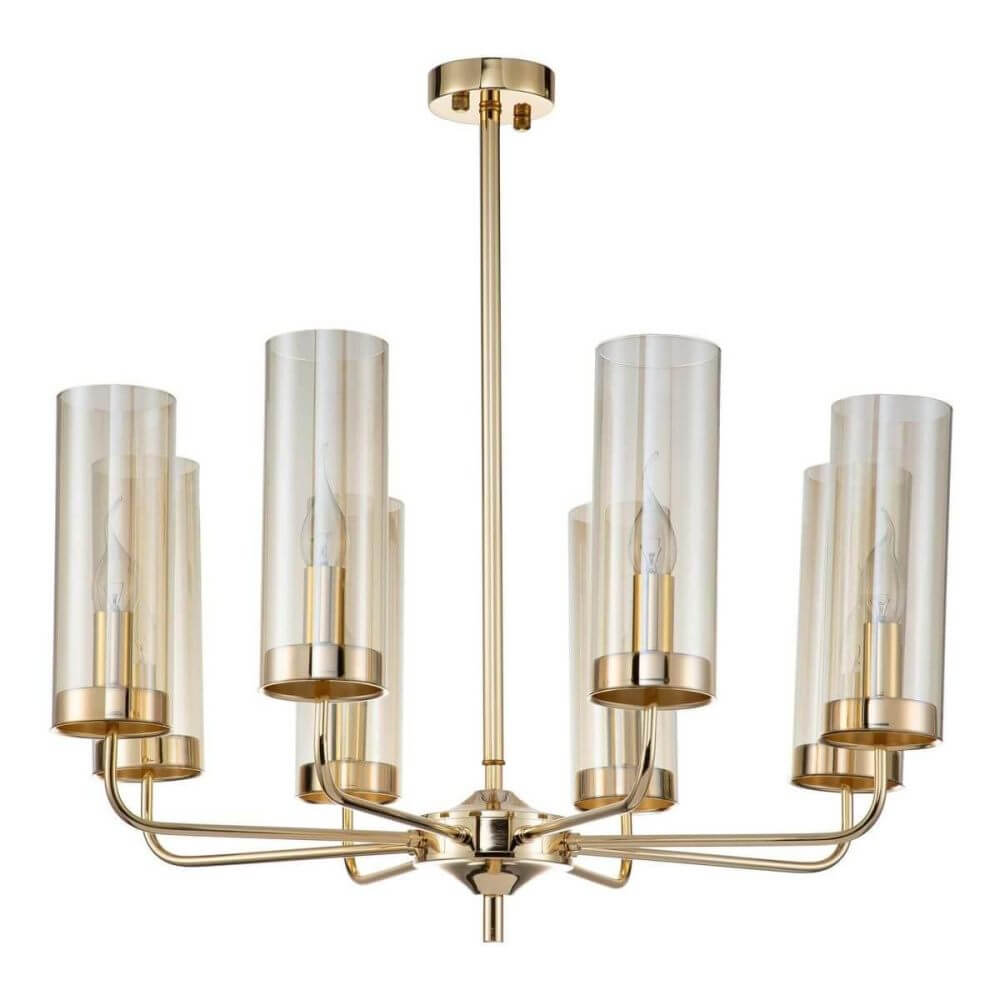

Как подключить люстру с 3 проводами к 2 проводам

Монтируя люстру или любой другой светильник важно понимать назначение любого из трёх кабелей: фазы, нуля и заземления. Фазовый провод — это тот, по которому электрический ток поступает к осветительному прибору. Его напряжение относительно земли составляет 220 В, если речь идёт об однофазной сети. Фазу можно определить индикаторной отвёрткой. При контакте с ней лампочка загорается.

По нулевому проводу цепь замыкается на источник, обеспечивая работу электричества на потребителях. Ноль не представляет опасности в случае прикосновения. Ещё один провод —«заземление», предназначен для защиты от удара электротоком при повреждении изоляции или замыкании.

В домах, построенных до внедрения современных стандартов электробезопасности, часто используется двухпроводная система электропитания. Заземления нет. В случае монтажа трехпроводной люстры, когда в доме двойной кабель, заземление не подключают. Его надо изолировать с помощью изоленты или термоусадки.

Подготовка

Инструменты и материалы надо подготовить заранее, чтобы позже не пришлось в спешке их искать. Что понадобится, чтобы подключить люстру на два выключателя с тремя проводами:

1. Индикаторная отвёртка или мультиметр.
2. Отвёртки для закручивания винтов на клеммах и крепления люстры.
3. Пассатижи или кусачки для зачистки проводов и обрезки лишних концов.
4. Изолента или термоусадка для изоляции соединений и оголённых проводов.
5. Нож или стриппер для зачистки изоляции проводов.
6. Клеммные колодки или WAGO-соединители.
7. Крепёжная планка, либо крюк, если не входит в комплект.
8. Защитные перчатки и защитные очки.

Перед работой отключите питание на распределительном щитке. Удостоверьтесь, что напряжения нет.

Как безопасно отключить питание

Работа с электрическими цепями требует строгого соблюдения правил безопасности. Ниже приведены пошаговые инструкции по отключению электричества, использованию тестера для проверки напряжения и общие меры предосторожности.

• Найдите распределительный щиток. Обычно он расположен в подъезде, коридоре или техническом помещении.
• Если вы знаете, какой автомат отвечает за нужную вам линию (например, освещение в комнате), отключите его. Если не уверены, отключите главный автомат, чтобы обесточить всю квартиру.
• Переведите рычаг в состояние «выключено».
• Удостоверьтесь, что все приборы в помещении, где вы работаете, отключены.
• Проверьте мультиметром все кабели: фазу, ноль, заземление; чтобы убедиться, что они полностью обесточены.

В качестве мер предосторожности рекомендуется сообщить другим жильцам, что вы проводите работы с электричеством, чтобы они случайно не включили автомат. Не надо работать в одиночку — пусть рядом будет человек, если вдруг понадобится помощь. Если вы не уверены в своих силах или столкнулись с нестандартной ситуацией, вызовите электрика.

Методы подключения люстры с 3 проводами к 2 проводам

Есть разные способы того, как можно подключить люстру с 3 проводами к 2 проводам. Каждая со своими плюсами и минусами:

1. Объединение нуля (N) и земли (PE). Объединение нуля и земли запрещено в большинстве современных электрических систем. Это может привести к опасным ситуациям, таким как появление напряжения на заземленных корпусах приборов.
2. «Земля» не подключается и изолируется. Это самый распространённый способ подключения люстры к двум проводам. Минус метода — заземление не работает.
3. Создание контура заземления. Способ позволяет создать правильное подключение. Но монтаж контура заземления обойдётся дорого.

Переходники и адаптеры используются для соединения проводов с разными характеристиками или для подключения устройств к различным типам розеток. Избегайте скруток без изоляции, так как это может привести к перегреву и возгоранию.

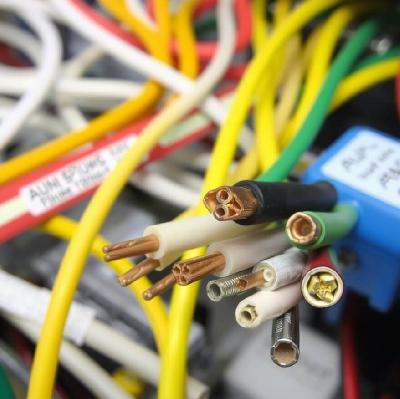

Как правильно соединить провода

От качества соединения зависит надежность электрической сети. Основные технологии и методы безопасного соединения проводов:

1. Пайка. Провода скручиваются, а затем место соединения пропаивается с использованием припоя и флюса. Применяется в электронике, в слаботочных системах.
2. Сварка. Концы проводов свариваются с использованием специального аппарата, образуя монолитное соединение. Применение: Промышленные сети, высоконагруженные цепи.
3. Винтовые соединения. Провода зажимаются под винт в клеммах или зажимах. Применение: Распределительные коробки, электрощиты.
4. Самозажимные клеммы (Wago, Lever-Nut). Провода вставляются в клеммы один за другим. Устройство автоматически зажимает жилы с помощью пружинного механизма. Применение: бытовые и промышленные сети.
5. Обжимные гильзы. Первый и второй провода вставляются в гильзу, которая затем обжимается специальным инструментом. Применение: Силовые цепи, промышленные сети.

Использование современных технологий поможет обеспечить безопасное и надежное соединение проводов.

Проверка правильности подключения

После того как удалось подсоединить люстру с тремя проводами, надо выполнить проверку правильности подключения. Она важна для безопасности и корректной работы осветительного прибора. Пошаговая инструкция проверки:

• Убедитесь, что потолочные провода находятся в хорошем состоянии, что нет повреждений изоляции.
• Включите электричество и проверьте работу люстры. Все лампы должны загораться, а выключатель — корректно управлять светом.
• Если свет не включается, проверьте соединения и убедитесь, что фазный провод и ноль подключены правильно.
• Используйте мультиметр для проверки напряжения на проводах.
• Убедитесь, что выключатель разрывает фазу, а не ноль.

Если всё работает корректно, люстра подключена правильно. В случае сомнений обратитесь к профессиональному электрику.

Решение распространённых проблем

При самостоятельном подсоединении люстры пользователи часто допускают ошибки, которые ведут к некорректной работе и опасным ситуациям. Основные из них:

1. Перепутаны фаза и ноль, либо фаза подключена к заземлению. Используйте индикаторную отвёртку, чтобы проверить, на каком кабеле есть фаза. Чтобы устранить, отключите электричество и переподключите провода правильно по схеме: фаза к фазе, ноль к нулю.
2. Заземляющий провод подключён неправильно или оставлен незадействованным. Проверьте, есть ли на потолке заземляющий провод (обычно жёлто-зелёный). Если его нет, убедитесь, что корпус люстры не контактирует с металлическими элементами. Чтобы устранить, соедините провода заземления, либо заизолируйте кабель люстры.
3. Плохо заизолированы скрутки или клеммные соединения. Визуально проверьте, все ли соединения надёжно изолированы. Если нет, то используйте изоленту или клеммные колодки.
4. Подключение люстры с большим количеством ламп к слабой проводке или выключателю. Может привести к перегреву проводки, выходу из строя выключателя. Проверьте, выдерживают ли проводка и выключатель ту мощность, которую требует люстра. В случае необходимости замените их.

Правильное подключение люстры требует внимательности и соблюдения техники безопасности. Если вы сомневаетесь, лучше доверить эту задачу квалифицированному электрику.
