Как собрать и подключить трековый светильник?

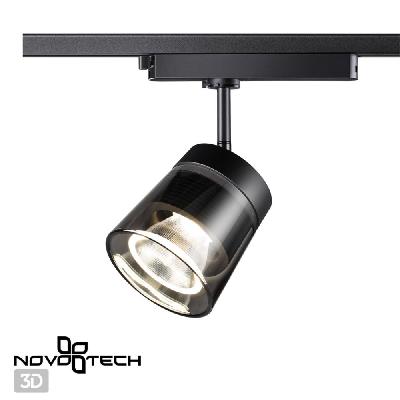

В современных интерьерах для организации освещения все чаще используют трековые светильники. Это приборы, которые устанавливают на шинопровод – длинную конструкцию из жестких металлических шин, помещенных в защитную оболочку. Такие светильники практичны и являются стильным дополнением интерьера.

Сборка и подключение трековой системы требует соблюдения определенного алгоритма. Действия зависят от способа монтажа конкретного типа светильника, технологии крепления, значений напряжения. Расскажем подробнее о том, как правильно собрать и подключить трековый светильник.

Разновидности трековых систем по типу подключения и шинопроводу

Один из наиболее важных критериев классификации трековых систем освещения – тип подключения. В данном случае значение имеет фазность – число токопроводящих жил, или фаз, внутри шинопровода. Различают такие типы шинопроводов:

1. Однофазные. Такие трековые системы поддерживают одну линию питания – ноль, а также фазу для стандартного подключения осветительных приборов. Однофазные треки подходят для помещений с небольшой площадью, где нет необходимости зонировать освещение.
2. Двухфазные. Треки этого типа содержат вторую фазу, то есть в их составе – 3 провода. Система позволяет управлять двумя группами осветительных приборов по отдельности, поддерживает до четырех линий питания.
3. Трехфазные. Такая система включает 4 токопроводящие шины – 3 фазы и ноль. С ее помощью можно управлять тремя группами светильников в автономном режиме и таким образом реализовывать большое количество разных сценариев трекового освещения. Трехфазные трек-системы чаще всего используют в помещениях коммерческого назначения (например, в магазинах, выставочных и торговых залах).

Еще один важный критерий классификации трековых осветительных систем – тип шинопровода. Различают механические и магнитные модификации. Первые имеют классическую П-образную форму и производятся преимущественно из алюминия. Механические шинопроводы устанавливают на рейках, зафиксированных к стене.

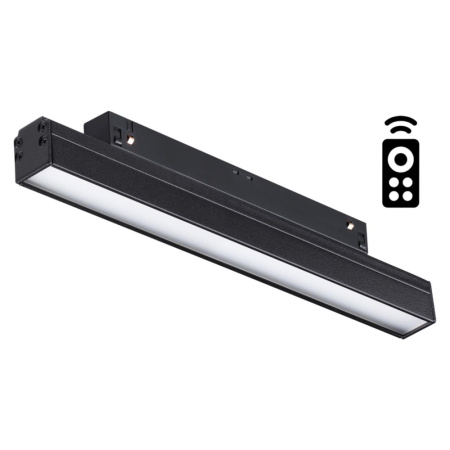

Магнитные шинопроводы – более современное оборудование для создания систем освещения. Система включает собственно шинопровод, комплектующие и светильники, которые крепятся к шине с помощью магнитов. Особенность магнитного шинопровода в том, что он работает от электричества, но напряжение минимальное (24 или 48 В), полностью безопасное для человека.

Монтаж шинопровода также отличается. Существуют встраиваемые, подвесные и накладные системы.

Что нужно для сборки трекового светильника?

Для сборки и монтажа трековой системы освещения потребуются:

• шинопровод и светильники для него;
• коннекторы для соединения отдельных треков в одну систему или удлинения контуров;
• крепежные элементы установки треков на стены и потолок (строительные дюбели, метизы, жесткий и гибкий крепеж);
• электроинструмент (дрель, перфоратор, шуруповерт);
• ручной инструмент (нож, набор отверток, пассатижи, ножовка);
• питающий адаптер для подключения трековой системы к основной электросети;
• заглушки для перекрывания торцов токопроводящих реек;
• мультиметр.

Если используется трековая система с магнитным шинопроводом, также используется блок питания с подходящей мощностью. Он устанавливается отдельно, подключается к медной направляющей через провод.

Выбор места для монтажа трековой системы

При выборе области, где будет расположена трековая осветительная система, нужно учитывать несколько критериев. Прежде всего, значение имеет то, какую функцию она будет выполнять (основное или дополнительное освещение). Другие важные параметры:

1. Высота потолков. Если высота помещения не превышает 2,7 м, рекомендуется устанавливать трековую систему на расстоянии 20-30 см от потолка. Если потолки в комнате более высокие, расстояние можно увеличить до 50 см.
2. Количество осветительных приборов. Чем больше площадь помещения, тем больше светильников потребуется. Если есть нестандартные или слишком узкие зоны, лучше использовать треки с возможностью изменения направления светового потока.
3. Длина трек-системы. Это значение напрямую зависит от назначения помещения и высоты потолков. Например, для жилых комнат обычно достаточно трека длиной 2-3 м. Для офисных помещений подходят треки от 3 до 5 м, в зависимости от планировки.

Перед непосредственным монтажом трековой осветительной системы важно разработать схему ее размещения, с учетом зон, которые необходимо подсветить в первую очередь.

Подготовительные работы перед монтажом трека

После выбора типа трековой системы и покупки необходимых комплектующих, а также подготовки необходимых инструментов нужно выполнить предварительные работы перед монтажом:

1. Отключить электричество в помещении. Это можно сделать через автомат-выключатель или рубильник на входе. Важно убедиться, что помещение действительно обесточено.
2. Подготовить защитные средства – перчатки и очки. Они обеспечивают дополнительную безопасность при работе с электрической системой.
3. Проверить основание – стену или потолок, к которому будет крепиться трек-система. Поверхность должна быть ровной и прочной. Если она не соответствует требованиям, нужно устранить изъяны.

При подготовке, как и во время монтажных работ, нужно соблюдать правила техники безопасности.

Как монтировать трековые светильники: алгоритм сборки

Монтаж трека включает следующие шаги:

1. Разметка поверхности, к которой будет закреплена система. На потолке или стене необходимо отметить точки крепления, где планируется установка кронштейнов. Важно использовать строительный уровень.
2. Фиксация кронштейнов с использованием шурупов и дюбелей. Крепеж должен быть надежно закреплен, иначе не выдержит вес трековой системы.
3. Сборка трека в соответствии со схемой, предоставленной производителем.
4. Закрепление трековой системы на закрепленных кронштейнах.

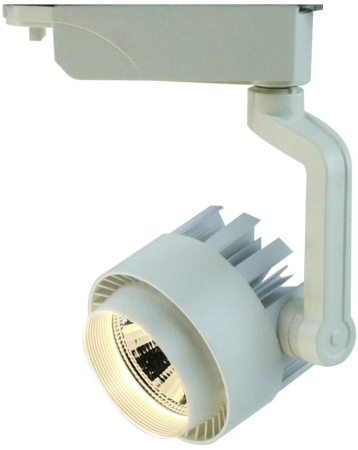

После этого можно установить трековый светильник и зафиксировать его. Обычно в комплекте с трековой системой поставляются специальные адаптеры, с помощью которых на шинопроводе можно установить светильники любого типа.

Далее можно подключить трековую систему освещения к электрической сети. Провода трека подсоединяют с помощью клеммника или через специальные разъемы. Важно соблюдать полярность, чтобы не допустить короткого замыкания. Электрические кабели подключаются по схеме освещения. Оголенные участки соединений необходимо заизолировать.

В завершение нужно включить электричество в помещении и проверить, корректно ли работает система.

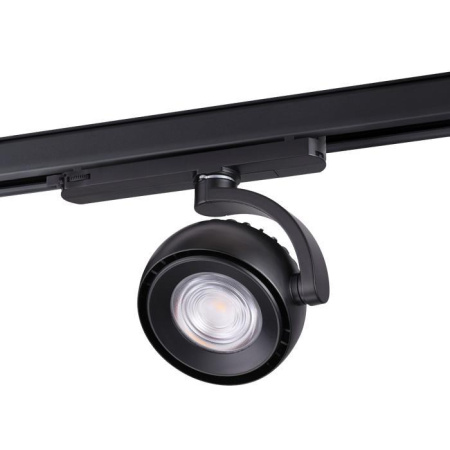

Регулировка направления света в трековой системе

Чтобы организовать правильное направление светового потока, нужно отрегулировать уровень наклона осветительных приборов. Шинопровод позволяет передвигать светильники и менять угол их наклона.

Для настройки направления света нужно:

• определить основные и второстепенные зоны освещения;
• установить оптимальный уровень наклона (обычно это 30-45 градусов, но конкретное значение зависит от типа помещения);
• проверить, равномерно ли освещены все нужные зоны.

При настройке светильников не стоит направлять все приборы строго вниз, так как в этом случае возникает эффект прожектора, обстановка становится неуютной. Рекомендуется придерживаться принципа перекрестного освещения, когда светильники направлены под углом друг к другу.

Сборка и подключение трековых систем – непростая задача. Если у вас нет достаточно опыта в сфере электромонтажа, такую работу стоит поручить профессионалам.
