Как правильно подключить двухклавишный выключатель

Такой вариант подключения подходит для больших комнат, при работе с многоламповыми потолочными люстрами, а также для сложных и многоуровневых систем подсветки. Установка аналогично обычной, но требует правильного подключения к отдельным фазам.

Плюсы и минусы двойного подключения

Двухклавишный выключатели отличаются большими возможностями: с их помощью можно управлять освещением из одного места, не выключая по отдельности разные варианты подсветки.

При помощи такого выключателя можно выполнять:

• включение-выключение общего света, локальной подсветки;
• одновременную работу с двумя различными группами точечных светильников;
• включение и выключение центральной люстры, периферийных светильников потолочного типа;
• использование двух независимых секций для многоламповых люстр.

Клавишные выключатели проходного типа могут выпускаться в виде нескольких модификаций. Самая распространённая – это классическая с двумя контактами вместо одного. Среди востребованных также трёх клавишные варианты, для которых используются одна входящая фаза и два выходящих контакта.

Проходные двойные выключатели обладают следующими преимуществами:

• при прокладке электропроводки количество проводов минимальное;
• количество соединений небольшое, сокращается число распаечных коробок;
• работы по установке фурнитуры и подключению меньше, они занимают не так много времени;
• система становится адаптивной и гибкой, пользоваться проходными выключатели проще, чем стандартными;
• при необходимости схему можно легко изменить.

К минусам относится большая цена устройства и некоторые особенности монтажа. Но производители предлагают подробные инструкции, поэтому особых проблем установка не вызывает. Разница в стоимости не критичная, удобство использования таких выключателей ее полностью оправдывает.

Как выбрать схему на две лампочки

Установка двойного проходного выключателя для отдельных осветительных приборов облегчает управление освещением, позволяет не только регулировать интенсивность, но экономить электроэнергию. Если монтируется только один прибор на две комнаты, можно значительно сократить время и средства на выполнение монтажных работ.

Клавишные проходные выключатели от стандартных отличаются особыми схемами подключения. Но при выборе нужно учитывать, какой именно тип проводки установлен в доме. Старая система подключения сегодня встречается всё реже, в большинстве случаев рекомендуется замена проводки. Для этого нужно правильно рассчитать мощность, количество приборов, требования к мощности и эксплуатации.

Современные двойные выключатели часто оснащаются диммерами. Это специальное устройство, при помощи которого можно легко регулировать интенсивность света. Система управления не отличается от обычной, но вместо поворотного механизма, используется клавиши. К примеру, чтобы добиться максимальной яркости свечения, необходимо одновременно нажать на обе клавиши и удержать их в течение 2-3 секунд. Также нужно предусмотреть наличие системы заземления, которая в старых домах обычно отсутствует, то есть требуется провести работу по её установке. Для новых домов заземления, как правило, уже имеется. Но точная схема зависит от того, имеет ли блок с выключателями заземляющие провода. Только в этом случае можно обеспечить все условия по безопасности эксплуатации электрооборудования.

Подключение заземляющего провода выполняется при помощи разных схем. К примеру, если в блоке с выключателей идет встроенная розетка, провод от щитка тянется к распределительной коробке, а уже после нее – к розетке.

Поэтапная инструкция по монтажу

Подключение такого коммутационного устройства, как двойной выключатель, разделяется на несколько отдельных этапов. Первый шаг – это подготовка, закупка необходимых изделий, далее проводится прокладка проводов, подключение механизма выключателя. После проводится замена электропроводки или прокладка новой линии, подключение электрофурнитуры.

Этап #1 – подготовка стен

Одним из наиболее важных этапов является подготовка. Следует не только закупить материалы, но и проверить состояние стен, при необходимости выполнить штробление. Сложность и длительность подготовки зависит от того, имеется ли уже проводка в стенах и в каком она состоянии. Если проводка старая, сечение не соответствуют требованиям, необходимо её полностью заменить. При отсутствии опыта выполнения таких работ лучше сразу обратиться к мастерам.

Для стандартной осветительной группы используется провод ВВГНГ, сечение которого равно 1,5 кв. мм. Если одновременно с системой освещения будут установлены розетки, рекомендуется брать такой же провод, но сечением 2,5 мм.

При монтаже следует предусмотреть наличие подрозетников (пластиковые стаканы специального типа), распределительных коробок, дополнительных автоматических выключателей для электрощитка. Также можно установить защитное устройство, которое позволяет отключать контуры по отдельности. Все провода устанавливаются с наружной стороны, для чего применяются специальные изоляторы. Если вместо стандартных выключателей будут устанавливаться накладные, принцип подключения меняется.

После завершения прокладки штробы закрываются алебастром или любой другой строительной смесью. Поверхность оштукатуривается, после чего завершаются декоративные работы. Перед тем, как заделать провода в стену, необходимо проверить работоспособность электропроводки в квартире.

Этап #2 – подключение в распределительной коробке

Чтобы стандартизировать способы соединения проводов и собрать их в одном месте, используют распределительные коробки (их еще иногда называют разветвительными или распаечными). В них заводятся кабели от всех подключаемых устройств, соединение которых происходит внутри полого корпуса. При установке проходных выключателей, розеток или других типов фурнитуры схема подключения будет различной.

При установке учитывается тип самой коробки, материалы ее изготовления. Для внутренних моделей, монтируемых в стену, необходимо предусмотреть наличие небольшого углубления, в которую они будут встраиваться. Внешняя модель коробки проще в использовании, достаточно установить ее на стену. При необходимости ремонта нужно просто открутить крышку и выполнить нужные действия.

Этап #3 – монтаж светильников

Точная схема установки зависит от того, какая именно люстра будет использована. К основным факторам выбор относится:

• модели осветительного прибора;
• состояние электропроводки, необходимость прокладки новых кабелей или возможность составить старую;
• материальное состояние стены;
• фурнитура.

К самой простой схеме относятся такая, при которой провод уже выведен, например по центру потолка. Для подвесных конструкций из гипсокартона, натяжных потолков предварительно необходимо установить закладные или специальные крепёж.

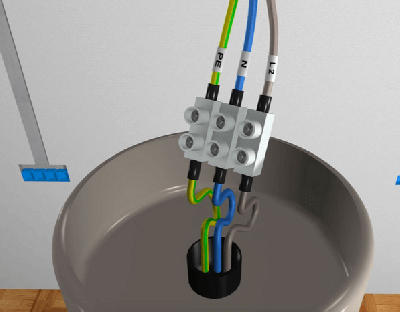

При наличии двух фазовых проводов необходимо их поочерёдное подключение, каждый подводится для отдельной лампы. При протяжке двух нулевых жил они также раскидываются к отдельным лампочкам. Если при установке источника света все лампы подключить к одному проводу, выключаться и включаться они будут одновременно. То есть, для установки двойного проходного выключателя нужно отдельные лампы и клеммы подсоединять отдельно. Это обеспечит необходимый порядок включения и выключения света.

Если для двойного выключателя используется источники света, которые находятся в разных помещениях, провода от коробки сразу распределяются в разные стороны. Саму коробку лучше ставить в 15–20 см от поверхности потолка.

Этап #4 – установка выключателя

Монтаж и подключение двухклавишного выключателя достаточно простые. Устройство вставляется в подрозетник или непосредственно в стену и фиксируется специальными лапками или винтовыми соединениями.

При монтаже выключателя деление на группы условное. Оно зависит от степени освещённости помещения, требуемых режимов интенсивности, наличия при необходимости подвода второй жилы. При установке диммера уровень яркости можно регулировать, максимальный включается при одновременном нажатии двух клавиш.

При выполнении монтажных работ необходимо соблюдать требования электробезопасности: электричество предварительно отключается, при помощи специального оборудования или индикаторной отвёртки проверяется отсутствие напряжения. Конкретная схема работы зависит от того, какой именно выключатель будет использован. Стандартные механические и бесконтактные отличаются не только по характеристикам, но и по способу подключения.

Установку выключателя проходного типа на две и больше лампочек для люстры можно выполнить самостоятельно, однако при отсутствии опыта рекомендуется обратиться к мастеру. Все материалы закупаются проверенных поставщиков, которые могут гарантировать качество и надёжность продукции.
