Как патрон подключить к проводам?

Чтобы полноценно пользоваться осветительными приборами, нужно правильно подсоединить патрон для лампочки к проводам. Это важный этап электромонтажных работ. Грамотное подключение гарантирует безопасную и долговременную работу люстры, светильника, бра. Какие особенности стоит учесть при подсоединении различных типов устройств, и как это правильно сделать – разберемся вместе.

Типы патронов и их особенности

При выборе патрона необходимо учитывать тип цоколя лампы, ее мощность, условия эксплуатации и требования к безопасности. Использование неподходящего патрона может привести к перегреву, короткому замыканию и выходу из строя как лампы, так и самого осветительного прибора. Поэтому важно обратить внимание на маркировку и убедиться в соответствии параметрам используемой лампы.

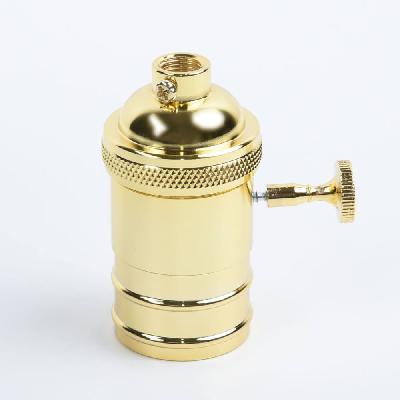

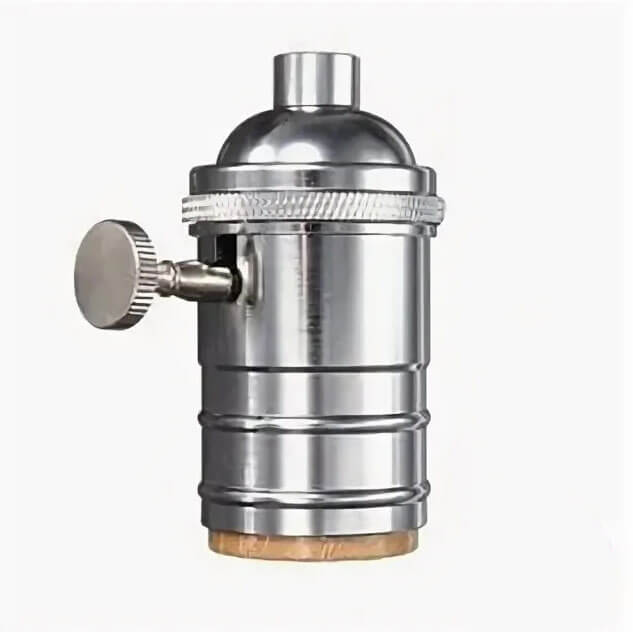

Резьбовые (Эдисона)

Самый распространенный тип – резьбовые, известные также как патроны Эдисона. Они обозначаются буквой E и числом, указывающим диаметр резьбы в миллиметрах. Например:

• E27 – стандартный размер для большинства бытовых ламп;
• E14 используется для ламп меньшей мощности;
• E40 подходит для мощных промышленных ламп.

Резьбовые патроны простые в использовании и надежные, изготавливаются из термостойких материалов, таких как керамика или термопластик.

Штырьковые

Штырьковые патроны, обозначаемые буквой G и числом, указывающим расстояние между штырьками в миллиметрах (например, G4, GU10, G9), используются для галогенных, светодиодных и люминесцентных ламп. Они обеспечивают надежную фиксацию лампы и хороший электрический контакт.

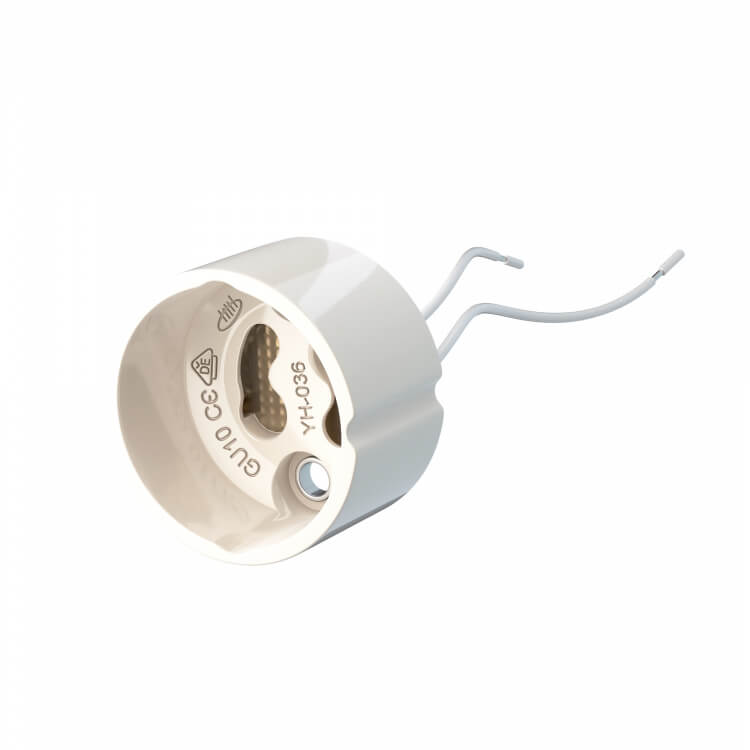

• GU10 отличается наличием утолщения на концах штырьков для поворотной фиксации в патроне, что обеспечивает более надежное крепление, особенно при вибрациях.
• G4 и G9 имеют более тонкие штырьки и используются для компактных ламп.

Патроны для специальных ламп

Существуют также патроны для специфических типов ламп, например, для стартерных люминесцентных, где помимо контактов для самой лампы предусмотрены контакты для стартера. Для галогенных ламп с R7s цоколем используются специальные патроны с держателями для контактов лампы. У них специфическая конструкция, обусловленная особенностями подключения и крепления конкретного типа лампы.

Материалы и безопасность

Материалы, из которых изготовлены патроны, во многом определяют безопасность эксплуатации и срок службы. Керамические изделия выделяются термостойкостью и долговечностью, но более хрупкие. Термопластиковые более устойчивы к механическим воздействиям, но имеют ограничение по рабочей температуре.

Дополнительно рекомендуется выбирать патроны с соответствующим классом защиты (IP) в зависимости от условий эксплуатации. Например, для влажных помещений или уличного применения требуются модели с повышенной влагозащитой.

Инструменты и материалы для монтажа

Чтобы подключить цоколь к проводам 220 Вольт, потребуются следующие инструменты и материалы:

• отвертка с индикатором напряжения;
• плоскогубцы;
• кусачки;
• изолента;
• провода необходимого сечения;
• патрон подходящего типа;
• клеммы (при необходимости).

Пошаговая инструкция по подключению патрона

Прежде чем приступать к непосредственному подключению патрона, необходимо убедиться в безопасности и наличии всех необходимых инструментов. Отключите электричество в помещении, где будете работать, используя главный выключатель на электрощите. Это критически важный шаг для предотвращения поражения электрическим током. Проверьте отсутствие напряжения индикаторной отверткой. Подготовьте необходимые инструменты.

Подключение проводов к патрону

Патрон обычно имеет два контакта для подключения проводов. Сначала аккуратно снимите изоляцию с концов проводов, которые будут подключаться к патрону, примерно на 5-7 мм. Избегайте повреждения самих проводов. Обычно один контакт обозначается маркировкой L (фаза) и подключается к фазному проводу (коричневого, белого или черного цвета). Другой контакт, маркированный N (ноль) или без маркировки, подключается к нулевому проводу (синего цвета). Внимательно вставьте оголенные концы проводов в соответствующие клеммы патрона и надежно зажмите их винтами. Убедитесь, что провода надежно закреплены и не касаются друг друга.

Использование клеммной колодки (опционально)

Если контакты слишком короткие или неудобно расположены для прямого подключения, чтобы подсоединить провод к патрону, используют разъемную клеммную колодку. При таком способе провода от сети подводят к одной стороне клеммника, а от патрона – к другой. Убедитесь, что фазный провод (центральный, идущий от сети) соединен с фазным проводом патрона, а нулевой – с нулевым. Надежно затяните винты на клеммнике для прочного контакта. Использование клеммной колодки упрощает подключение и обслуживание, а также повышает безопасность.

Финальная проверка и сборка

После подключения проводов тщательно проверьте все соединения. Убедитесь, что провода надежно закреплены, нет оголенных участков, которые соприкасаются друг с другом или с металлическими частями. Если используется клеммная колодка, убедитесь, что она правильно закрыта. Аккуратно уложите провода внутри корпуса светильника и закрепите патрон. Включите электричество и проверьте работу лампы. Если она не загорается, отключите электричество и еще раз проверьте соединения.

Меры безопасности

Помните, что работа с электричеством требует повышенной осторожности. Если не уверены в своих навыках, обратитесь за помощью к квалифицированному электрику. Не работайте с электричеством мокрыми руками. После завершения работ убедитесь, что соединения изолированы и надежно защищены.

Распространенные ошибки при подключении патронов

В большинстве случаев патрон подключить к проводам сможет любой человек, обладающий минимальными знаниями электротехники. Но даже в таком простом процессе кроются подводные камни, ведущие к неприятным последствиям, от банальной неработоспособности до серьезных повреждений оборудования и травм. Рассмотрим распространенные ошибки, которые допускают неопытные пользователи:

• Игнорирование инструкции. Многие пренебрегают чтением руководства. Разные патроны, даже внешне похожие, могут иметь специфические особенности установки. Небрежность в этом вопросе – прямой путь к поломке.
• Применение силы. Патрон должен вставать на место плавно, без усилий. Если приходится давить, значит, что-то идет не так. Попытка ускорить процесс приводит к деформации контактов, повреждению цоколя лампы или самого изделия. Поэтому внимательно осмотрите патрон и лампу на предмет препятствий.
• Неправильное подключение проводов. Несоблюдение фазы и ноля – распространенная ошибка, особенно при работе с немаркированными проводами. Это чревато коротким замыканием и поломкой электрооборудования. Всегда используйте индикаторную отвертку для определения фазы и подключайте провода согласно схеме, указанной в инструкции.
• Плохой контакт. Недостаточно плотное прилегание проводов к контактам патрона – причина нестабильной работы лампы, мерцания или полного отсутствия света. Убедитесь, что провода надежно закреплены и не болтаются. Используйте винтовые зажимы или специальные клеммники для надежного контакта.
• Работа под напряжением. Категорически запрещено проводить любые манипуляции с приборами, подключенными к сети. Перед началом работ обязательно обесточьте цепь, выключив соответствующий автоматический выключатель. Это элементарное правило техники безопасности, пренебрежение которым может стоить здоровья.
• Использование поврежденных изделий. Трещины, сколы, оплавленные контакты на поверхности – типичные признаки неисправности. Такие элементы недопустимо использовать, поскольку это опасно и может привести к возгоранию.
• Пренебрежение заземлением. Это базовый элемент безопасности, особенно в помещениях с повышенной влажностью. Неправильное подключение заземляющего провода или его отсутствие приводит к поражению электрическим током.

Если следовать этим простым правилам, то удастся избежать ошибок при подключении патронов и обеспечить безопасную и надежную работу осветительных приборов.
