Как найти фазу и ноль под люстру на потолке

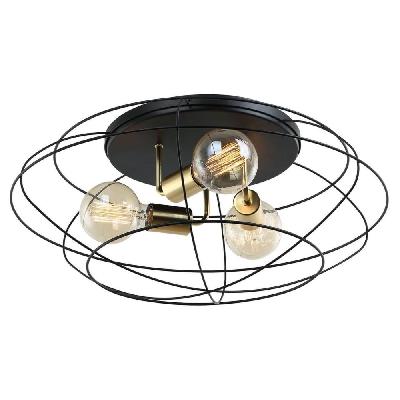

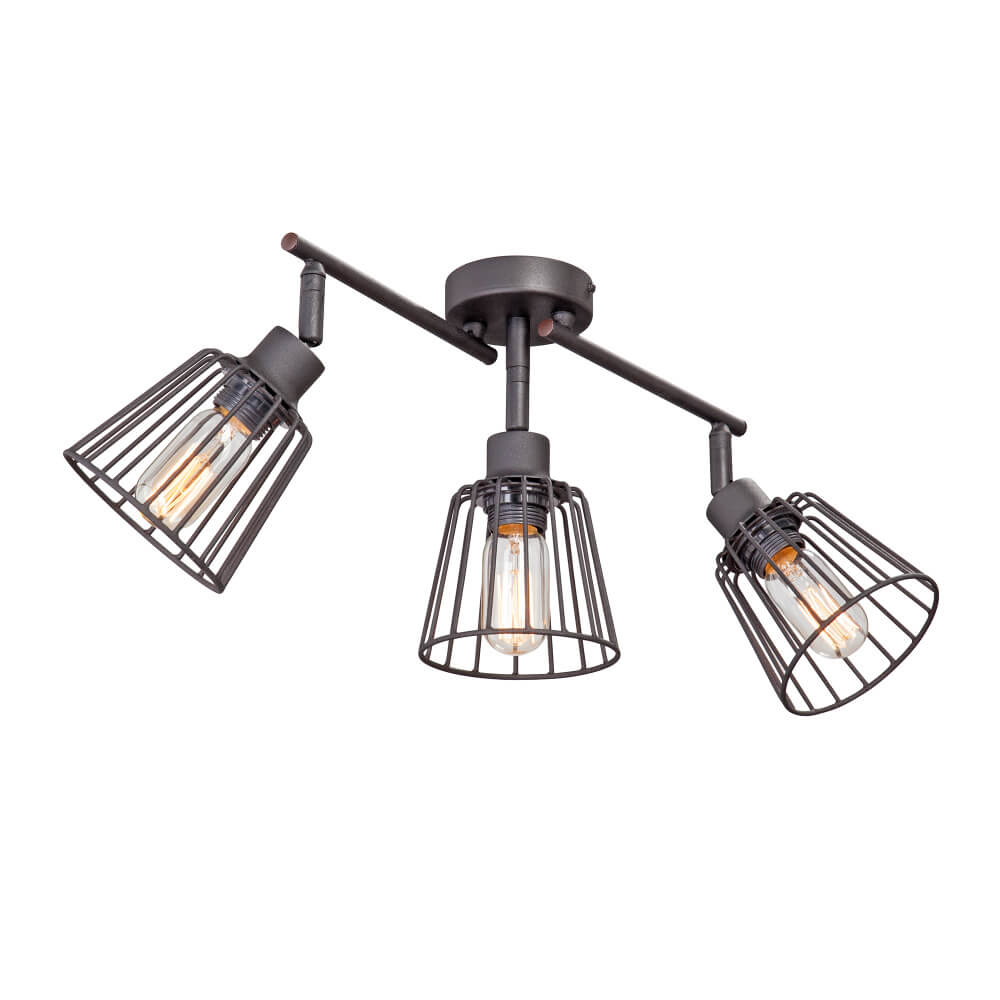

Многорожковая люстра или потолочный светильник с несколькими лампочками даёт возможность регулировать уровень освещения – нажатием на клавишу выключателя можно погасить или включить часть источников света. Неправильное подключение оборачивается тем, что люстрой нельзя нормально управлять. Также есть риск короткого замыкания или срабатывания устройства защиты. На этапе подготовки к установке люстры важно правильно определить, какой из проводов на потолке фазовый, а какой нулевой.

Способы найти фазу

Количество проводов на потолке, предназначенных для подключения люстры, варьируется от двух до пяти, в зависимости от конфигурации выключателя и наличия заземления.

Два провода (фаза и нейтраль) обеспечивают подключение к одноклавишному выключателю или диммеру. Каждая дополнительная клавиша выключателя – плюс один фазовый провод. Дополнительно может иметься заземляющий провод.

Нейтраль определяют по синему или голубому цвету изоляции, заземление – по изоляции в жёлто-зелёную полосу. У фазных жил изоляция может быть коричневой, белой, чёрной, красной.

До 2011 года, до введения стандарта разноцветной окраски изоляции, всю электропроводку в домах делали из алюминиевого или медного провода в белой либо чёрной оболочке. Чтобы найти фазу и ноль на потолке под люстру, используют индикаторную отвёртку или мультиметр.

Обратите внимание: при проверке клавиши выключателя должны находиться во включённом состоянии.

Индикаторная отвёртка

Индикаторная однополюсная отвёртка снабжена сигнальной лампочкой и резистором, который снижает до безопасных значений величину тока, протекающего через тело человека при проведении измерений.

Чтобы найти фазу, необходимо:

• обесточить провода для подключения люстры, отключив вводной автомат, расположенный в электрощитке или на электрическом счётчике;
• снять изоляцию на концах проводов на длину около сантиметра и зачистить жилы;
• развести в стороны зачищенные концы проводов, чтобы не допустить случайного контакта жил между собой;
• включить вводной автомат;
• прикоснуться жалом индикаторной отвёртки поочерёдно к каждому зачищенному проводу.

Важно правильно держать индикаторную отвёртку: палец без перчатки должен касаться контактной площадки, расположенной на рукоятке.

При контакте жала индикаторной отвёртки с фазовым проводом загорится сигнальная лампочка. Такую жилу следует сразу пометить маркером или изолентой.

Мультиметр

Перед началом проверки мультиметр следует переключить в режим измерения переменного напряжения АСV. Важно выбрать режим от 1 до 750 В и задать диапазон проверки, значительно превышающий показатель напряжения электросети – более 400 В.

Способ 1

Чтобы определить фазу и ноль на люстре с двумя проводами, достаточно настроить мультиметр, зажать пальцами один щуп, а вторым коснуться оголённого конца провода. Если на дисплее появятся значения, отличные от нуля – это фаза. Нейтраль не отреагирует.

Провода необходимо сразу пометить, чтобы в дальнейшем не перепутать.

Способ 2

Если из потолка торчат несколько проводов, и среди них есть заземляющая жила, не отмеченная цветной маркировкой, используется другой метод.

Потребуется заземление. В частном доме это заземляющий контур постройки, в многоквартирном – стальной трубопровод инженерных коммуникаций. В этом случае небольшой участок на трубе водоснабжения или отопления, либо на радиаторе (чугунном или стальном) потребуется зачистить до голого металла. Альтернативой служит подключение к клемме РЕ в электрощите.

Один зажим надо зафиксировать на подготовленном заземлении, второй поочерёдно подсоединять к оголённым концам проводов. На дисплее устройства при контакте:

• с фазовой жилой отобразится значение напряжения от 100 до 230 В;
• с нейтралью прибор покажет 10-30 В, что связано с протеканием уравнительного тока;
• с заземлением прибор не отреагирует.

Правила электробезопасности

• Перед началом работ по демонтажу или монтажу люстры отключите групповой автомат в электрическом щитке.
• На щитке закрепите предупреждающую табличку, чтобы никто случайно не включил автомат обратно.
• Проверьте розетки с помощью индикаторной отвёртки, чтобы убедиться, что они обесточены.
• Обратите внимание на состояние изоляции проводов для подключения люстры – может потребоваться замена электропроводки.
• Не подвешивайте светильник на провод – только на специальное крепление.
• Соединяйте провода люстры с проводкой с помощью клеммной колодки. Если проводка выполнена алюминиевым кабелем, то при скручивании проводов с медными жилами люстры возникнет электрохимическая коррозия.

Перед тем как искать фазу для подключения люстры, проверьте, как подключён выключатель. Если проводка выполнена неправильно, выключатель размыкает ноль, а не фазу. Это опасно, поскольку есть риск коснуться патрона под напряжением, меняя лампочку в люстре при выключенном свете, но включённом автомате.

Для проверки выключателя снимите его наружную часть и определите с помощью индикаторной отвёртки или мультиметра, какой провод размыкается – фаза или нейтраль.

Проверка правильности подключения люстры

Подключите люстру по схеме для одноклавишного или двухклавишного выключателя, проверьте изоляцию всех соединений, убедитесь, что провода правильно зажаты в клеммнике.

Не торопитесь вкручивать лампочки. Включите автомат в электрощитке и выключатель. С помощью индикаторной отвёртки проверьте, куда приходит фаза в патроны. Во всех патронах фаза должна быть на центральном контакте, чтобы в дальнейшем можно было менять лампочки без риска получить электротравму.

Затем снова отключите подачу электротока на люстру и вставьте лампочки. Пощёлкайте клавишами выключателя, чтобы проверить, корректно ли работают сценарии освещения у люстры с несколькими источниками света.
