Датчик освещенности – что это?
Какие существуют виды датчиков освещенности?
Датчики освещенности классифицируют по нескольким критериям:
Тип управления
Существуют такие модификации фотореле:
- С принудительным отключением. В таких устройствах порог срабатывания задают вручную, подстраивая уровни включения и отключения в соответствии со своими потребностями. Сумеречный выключатель оснащен поворотным регулятором.
- С автоматической регулировкой. Датчик освещенности работает автономно, самостоятельно определяя момент срабатывания. В большинстве моделей дополнительно реализована функция ручной регулировки.

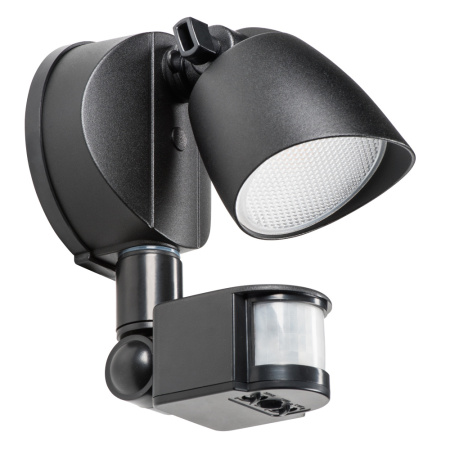

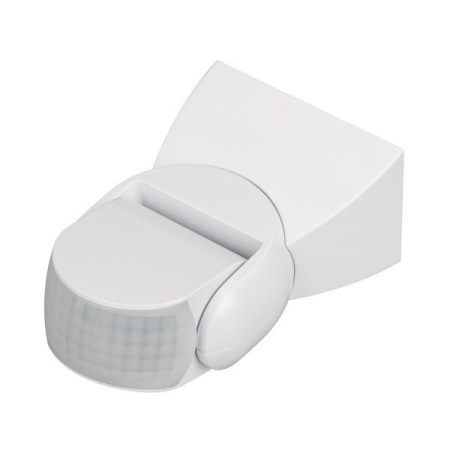

- С датчиком движения. Устройства срабатывают только в темное время суток и только тогда, когда в зоне их действия появляется движущийся объект.
Способ монтажа

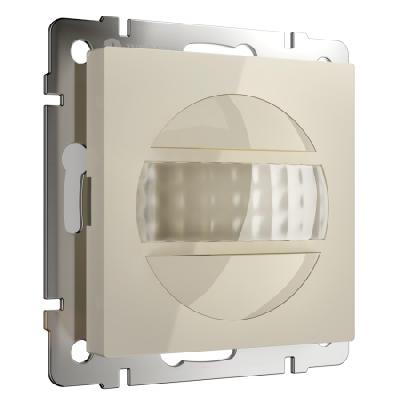

Фотореле устанавливают разными способами. Существуют модели для монтажа непосредственно в электрический щит (на DIN-рейку), на стену снаружи или внутри помещения. Еще один вариант установки датчика освещения – комбинированный: основной блок устанавливают в электрический щит, а светочувствительный сенсор – на улице.
Тип загрузки
Датчики освещенности работают с разными типами ламп: галогенными, светодиодными, люминесцентными, стандартными лампами накаливания.
Принцип работы фотореле
Датчики освещения устроены проще, чем датчики движения. Сумеречные выключатели содержат светочувствительный элемент – фотодиод или фоторезистор, который распознает степень освещенности и меняет сопротивление в зависимости от нее. Сопротивление увеличивается по мере уменьшения освещенности.
Фотоэлемент подает сигнал на реле. Оно замыкает цепь осветительных приборов, и на них подается питание – свет включается. По мере увеличения освещенности сопротивление фоточувствительного элемента уменьшается. Контакты реле размыкаются, питание осветительных приборов прекращается, и они выключаются.
В некоторых датчиках освещения используется сразу несколько светочувствительных элементов. Благодаря этому количество и качество света определяется более точно, устройство реагирует только на солнечный свет, игнорируя искусственные источники.
Сумеречные выключатели работают от бытовой электрической сети. Конечно, существуют и автономные устройства, которые питаются от солнечных батарей, но это отдельная тема, заслуживающая подробного обзора.
Для подключения фотореле к клеммам устройства подводят фазный и нулевой проводники. Третий вывод датчика предназначен для подачи сигнала на линию освещения.
Для чего используют датчики освещенности?
Сумеречные выключатели можно устанавливать внутри помещений и на открытых площадках. Их используют для освещения:
- Тротуаров, площадей, автомобильных дорог.
- Подъездов жилых домов.
- Рекламных конструкций, витрин магазинов.
- Фонтанов, парков, скверов, памятников.
- Территорий загородного дома или коттеджа, гаражей, отдельных зон на участке (дорожки, клумбы, подъездные пути).
Установка фотореле сокращает потребление электроэнергии, создает более комфортные условия для перемещения в темное время суток, подчеркивает эстетичность архитектуры и ландшафтного дизайна. На территории загородного дома датчики освещенности создают эффект присутствия даже тогда, когда дома никого нет, и сокращают риск проникновения злоумышленников.
На что обратить внимание при выборе датчика освещенности?
Если вам нужен датчик света для планирования системы контроля освещения, стоит изучить основные параметры устройств. Важное значение имеют:
Степень защиты
Для наружной установки подходят датчики освещения с классом защиты IP55 и выше. Лучший вариант для таких условий эксплуатации – модели с уровнем IP68: они выдерживают действие любых внешних факторов, даже проливные дожди и повышенный уровень влажности. Если датчик будет размещаться в помещении, подойдет устройство с меньшей степенью защиты корпуса.
Напряжение
Производители предлагают устройства на 220В или на 380В. Для бытовой эксплуатации в квартире или частном доме достаточно датчика на 220В. Если фотореле рассчитано на запитывание крупной территории или небольшого промышленного объекта, потребуются модели на 380В.
Номинальный ток
Можно найти модели с номиналом в 6, 10, 16, 32, 40 и 63 А. Выбор зависит от номинальной мощности сети освещения в конкретном доме, в квартире или на объекте.
Регулировка диапазона освещенности
В большинстве моделей пределы регулировки находятся в диапазоне от 2 до 100 лк (лк – показатель освещенности). Это пределы, в границах которых реле подает питание, включая свет, и, наоборот, размыкает цепь, отключая освещение. Подходящий диапазон подбирают опытным путем: вначале регулятор ставят на минимум, и тогда датчик включает освещение при полной темноте. В дальнейшем устройство можно отрегулировать так, чтобы оно срабатывало уже при наступлении сумерек.
При установке сумеречного выключателя необходимо правильно выбрать место: от этого зависит корректность его работы. Если монтаж планируется на улице, то устройство нужно смонтировать там, где оно будет хорошо освещаться солнечными лучами с западной или восточной стороны дома. Чтобы избежать ошибочного срабатывания уличного датчика на свет фар проезжающего мимо транспорта, его устанавливают на уровне минимум 2 м от поверхности земли.
