Что нужно для трековой системы освещения
В статье приведена базовая информация, дающее представление о данном типе освещения, рассмотрены основные типы элементов конструкции, варианты монтажа и подключения.
Основные компоненты трековой системы освещения
Подобная конструкция представляет несколько осветительных приборов, которые, в подавляющем большинстве случаев, стилизованы под прожекторные установки, расположенные на шинопроводе. Последний является профилем из металла, внутри которых расположена электропроводка. К нему, специальными коннекторами, присоединены светильники, имеющие конструктивную возможность перемещаться по длине всего профиля. В зависимости от выбранных моделей коннектора, осветительные приборы подвешиваются, либо пристёгиваются к основе.
В некоторых моделях, предлагаемых на рынке трековых систем, реализован вариант сочетания подвижных и статичных источников света.
Существуют недорогие версии подобных систем: мобильные, в которых осветительные приборы фиксируются не к шинопроводу, а на простом профиле из металла. Перемещать их можно исключительно вручную, в отличие от классических трековых систем, в конструкции которых реализована возможность дистанционного управления положением светильников. Это позволяет гибко настраивать формируемые световые потоки, используя для этого мобильное приложение или специальный пульт.
Типы треков и светильников
Независимо от модели, треки в ней могут быть выполнены в одном из трёх существующих типов, являющихся классическими:
- Halo-H;
- токопроводящие рейки типа Juno-J;
- версии Lightholler – L.
Версии отличаются внешним видом, который определяется, в первую очередь, выбранным видом крепления, при неизменных контактных схемах. Длина шинопровода для трековых светильников может составлять 1, 2 или 3 метра, что позволяет формировать систему требуемых размеров (при необходимости элемент можно обрезать).
Каждая из вышеназванных версий изготавливается в двух вариантах: на один либо два контура. Последнее решение даёт возможность монтировать на каждой планке от 1 до 3 независимых групп светильников, каждая из которых имеет собственный выключатель.
Типы светильников

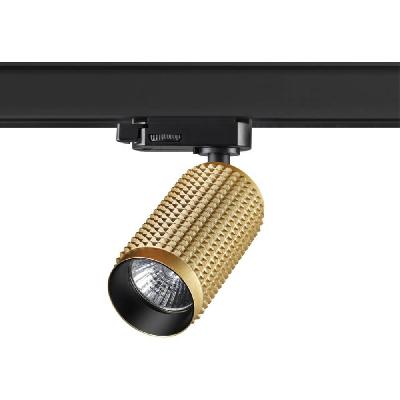

Трековый светильник, это софиты, споты, прожекторы, лампы, светильники, смонтированные на шинопроводе. Все существующие модели классифицируют по ряду характеристик:
- по их способности осуществлять рассеивание света.
Выделяют две группы: модели, создающие направленное освещение, именуемые трековыми акцентными; обеспечивающие рассеянное освещение всего помещения – осветительные приборы рассеянного света. Подобные конструкции позволяют повысить общую освещённость.
На одной схеме можно ставить обе версии светильников, можно разнести их по отдельным.
- По виду реализованного источника света.
По этому критерию выделяют: светодиодные модели, комплектуемые встроенными LED модулями; рассчитанные на установку сменных ламп, имеющих различные цоколи.
По типу последнего имеются версии: GU10; E27; GU5,3; E14. Выбор нужной модели осуществляется с учётом целей освещения, места установки.
Лампы несъемного типа не меняются, замене подлежит весь светильник.
- По цветовой температуре.
Так именуют специальную температурную шкалу, измерения в рамках которой проводят в °К. К температуре в общепринятом смысле, она не имеет никакого отношения.
Зная величину цветовой температуры, с которой работает осветительный прибор, можно выбрать требуемый спектр свечения. Их всего три: дневное, тёплое, холодное.
Существующие трековые светильники делят по трём диапазонам: формирующие тёплый свет, характеризуемых значениями (2700-3000) К; дневной (4000-4200) К; холодный (5000-6500) К.
Независимо от выбранного решения, принцип работы трекового светильника одинаков.
Выбор источника света для трековой системы
Существует два варианта конструктивного исполнения: поворотные, фиксированные. А по формируемому световому рисунку – с рассеянным, точечным светом.
Поворотные, фиксированные
Последние имеют жёсткую конструкцию, повернуть их невозможно. Сюда входят:
- светильники линейные - компактные модели, формирующие рассеянный свет. Их корпуса утапливаются в шинопроводах магнитного типа;
- подвесные – рассчитаны на фиксацию к рейкам любого типа: магнитным, механическим, подвесным, встроенным.
Модели поворотные допускают поворот на требуемый угол.
С рассеянным, точечным светом
Последние формируют акцентный яркий свет на конкретную зону, участок помещения. Отличаются мощностью, шириной светового луча. Точечные, как правило, выпускают в двух вариантах: подвесные фиксированные, поворотные.
Для формирования рассеянного света изделия комплектуются рассеивателями. Они позволяют освещать значительные пространства.
Расчёт количества и мощности светильников
Сделать это можно самостоятельно, либо делегировать работу специализированным компаниям.
В первом случае следует учитывать нужный уровень освещённости, размер освещаемого помещения, рабочие характеристики светильника. Алгоритм работы следующий:
- замеряют площадь помещения;
- определяют необходимый уровень освещённости;
- выбирают нужный тип осветительного прибора;
- применяют коэффициент использования света, учитывающий потери света за счёт отражения от поверхностей, имеющихся в помещении. Задаётся диапазоном 0,5-0,7;
- проводят расчёт по формуле, в которой количество светильников определяется как частное от деления: числитель - произведение нужного светового потока, величина которого проставляется в люкс, на измеренную площадь помещения; знаменатель – мощность единичного выбранного светильника, проставленная в Ватт, умноженная на к-т использования света.
- Проблемы, возникающие при выполнении подобного расчёта, связаны с достаточно сложной формулой, длительным расчётом помещений сложной геометрии, существенными временными затратами на поиск и уточнение требуемых расчетных данных.
Подбор и установка треков
Треки могут иметь различное конструктивное исполнение:
- механическое – шины из алюминия, имеющие П-образное сечение. Осветительные приборы фиксируются к ним прижимными адаптерами;
- магнитное – аналогичное решение, утопленное в рейку. Фиксируются по месту магнитами. Центральная часть предназначена для электропроводки.
Треки делят на низковольтные, линейные (с учётом требуемого напряжения).
Варианты установки
Трековая система может монтироваться на потолки практически любых типов и в различных интерьерах: в пазы, обустроенные между декоративными плитками, в штроб, в пазы потолков ГКЛ. Фланцы позволяют надёжно закрепить шинопровод, перекрыть имеющиеся зазоры.
Допустимо выполнять монтаж трековой системы на натяжных потолках, при условии применения профилей специального типа. Практически всегда монтируемый трек частично совмещают с базовыми элементами, удерживающими подобный потолок.
Установить трековую рейку можно:
- зафиксировав её на основании потолка, стены;
- с применением скобы, клипсы;
- на предварительно закреплённых на основании кронштейнах;
- можно предусмотреть монтаж подвесов для опускания системы.
Преимуществами пользуются следующие решения: гибкие подвесные, либо использование клипсы.
Подключение и электросхема
Все существующие системы трекового освещения можно, по варианту подключения, разделить на:
- линейные, напрямую подключаемые к электросетям в 220В;
- низковольтные – подобная схема подключения трековых светильников предусматривает установку специального понижающего трансформатора.
К первой группе относятся шинопроводы одно и трёхфазные, ко второй – магнитные. Способ управления смонтированным треком задаётся типом подключения (включается всё и сразу, либо по отдельным группам).
Однофазное решение предусматривает наличие 3 кабелей в шинопроводе: фаза, ноль, земля. Все осветительные приборы включают/отключают одновременно. Решение для дешёвых типовых комплектов.
Трёхфазный вариант имеет 5 кабелей: три фазы, земля, ноль. Каждая фаза разведена на свою группу светильников, что позволяет управлять ими раздельно.
Вторая группа предусматривает наличие осветительных приборов, работающих от напряжения 12В – 48В, а также понижающего трансформатора. Подобные шинопроводы бывают только однофазными, но конструктивно позволяют собирать на их основе «умные треки», позволяющие варьировать яркость, цветовую температуру, управлять сразу всем освещением или его конкретной группой.
Уход и обслуживание трековой системы
Чтобы смонтированная трековая система работала долго и в оптимальном режиме, требуется их регулярно проверять, обслуживать. Работы включают:
- оценку фактического состояния соединений, креплений осветительных приборов и самих треков на наличие возможных повреждений, ослаблений. Если это необходимо, следует подтянуть крепления, поменять неисправные детали;
- регулярную очистку треков, осветительных приборов от грязи, пыли, что положительно будет сказываться на качестве освещения и его яркости, исключит засорение отверстий вентиляции;
- проверку качества работы установленных ламп с оперативной заменой вышедших из строя.
Не пренебрегайте выполнением всего комплекса профилактических работ. Тогда ваша трековая система будет работать качественно и долго.
