Цоколи ламп — типы, размеры, маркировка
В ассортименте производителей представлен большой выбор ламп, приборы различаются не только яркостью и типом, но также размером цоколя. Этот параметр обязательно следует учитывать, если вам требуется заменить вышедшую из строя лампу.
Что такое цоколь
Цоколь – металлический элемент, выполняющий две функции: крепление к светильнику и подведение электрического тока. Все цоколи в обязательном порядке маркируются, используются следующие обозначения:
- латинская заглавная буква обозначает тип цоколя;
- цифра – диаметр в мм;
- строчная латинская буква - количество контактов.
Например, если лампа имеет обозначение Е27, то Е – обозначение резьбового цоколя (лампочка Эдисона), 27 – диаметр цоколя.
В приведенной таблице можно посмотреть расшифровку обозначений:
| Заглавная латинская буква | Расшифровка | Строчная латинская буква | Расшифровка |
| Е | Лампа Эдисона | a | Цилиндрический штырек |
| G | Штырьковый цоколь | b | Рифленый штырек |
| R | Цоколь с утепленными контактами | c | Штырек специальной формы |
| B | Штифтовой цоколь | s | 1 контакт |
| F | С одним штырьком | D | 2 контакта |
| S | Софитный | t | 3 контакта |
| P | Фокусирующий | q | 4 контакта |
| T | Телефонный | p | 5 контактов |
| K | Кабельный | ||
| W | Бесцокольная лампочка |
Рассмотрим подробно популярные виды цоколей.

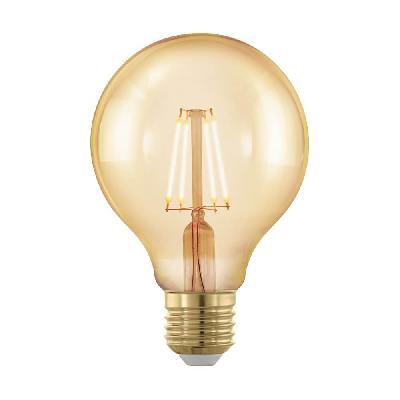

Цоколь типа Е
Это самый распространенный вид цоколя. Такой цоколь может использоваться в лампочках любого вида: накаливания, светодиодных моделях и других. Большинство бытовых осветительных приборов оснащаются патронами под такой цоколь (а именно E27).
Как правило, в настольных лампах, люстрах и бра используют модели E40, реже – Е14. Лампы с цоколем Е70 подходят для уличного освещения.
Цоколь типа G
Штырьковый цоколь (маркировка G) устанавливают на светодиодных и люминесцентных лампах. В каталогах можно найти модели с разным диаметром, от этого параметра зависит область применения осветительного прибора.
Модели G4 бывают светодиодными или галогенными. Лампочки имеют небольшую мощность и размер и обычно используются для обустройства декоративного интерьерного освещения.
Популярной моделью являются лампы G5,3 (GX53). Изделия используют в качестве точечных потолочных светильников либо для декоративной подсветки.
Наиболее востребованы модели с маркировкой GU, буква U обозначает высокие характеристики энергосбережения.
Отличительной особенностью лампочек с маркировкой G10 и GU10 являются утолщения на концах штырьков. Такая конструкция обеспечивает более надежное соединение с патроном. Изделия применяют:
- для акцентного декоративного освещения;
- для организации подсветки стендов и витрин;
- для ландшафтного дизайна;
- для уличной подсветки фасадов (например, для того, чтобы подчеркнуть декоративные элементы в темное время суток);
- галогенные лампы используют для нужд кинематографа и при постановке света при фотографической съемке.
Цоколь G13 используют в трубчатых линейных лампах светодиодного или люминесцентного типа. Этот вид цоколя представляет собой два токопроводящих штырька, с держателем и стаканом. Конструкция обеспечивает надежность крепления и простоту установки лампочки.
Модели G23 устанавливают на люминесцентные и светодиодные лампочки, предназначенные для настольных или потолочных светильников.

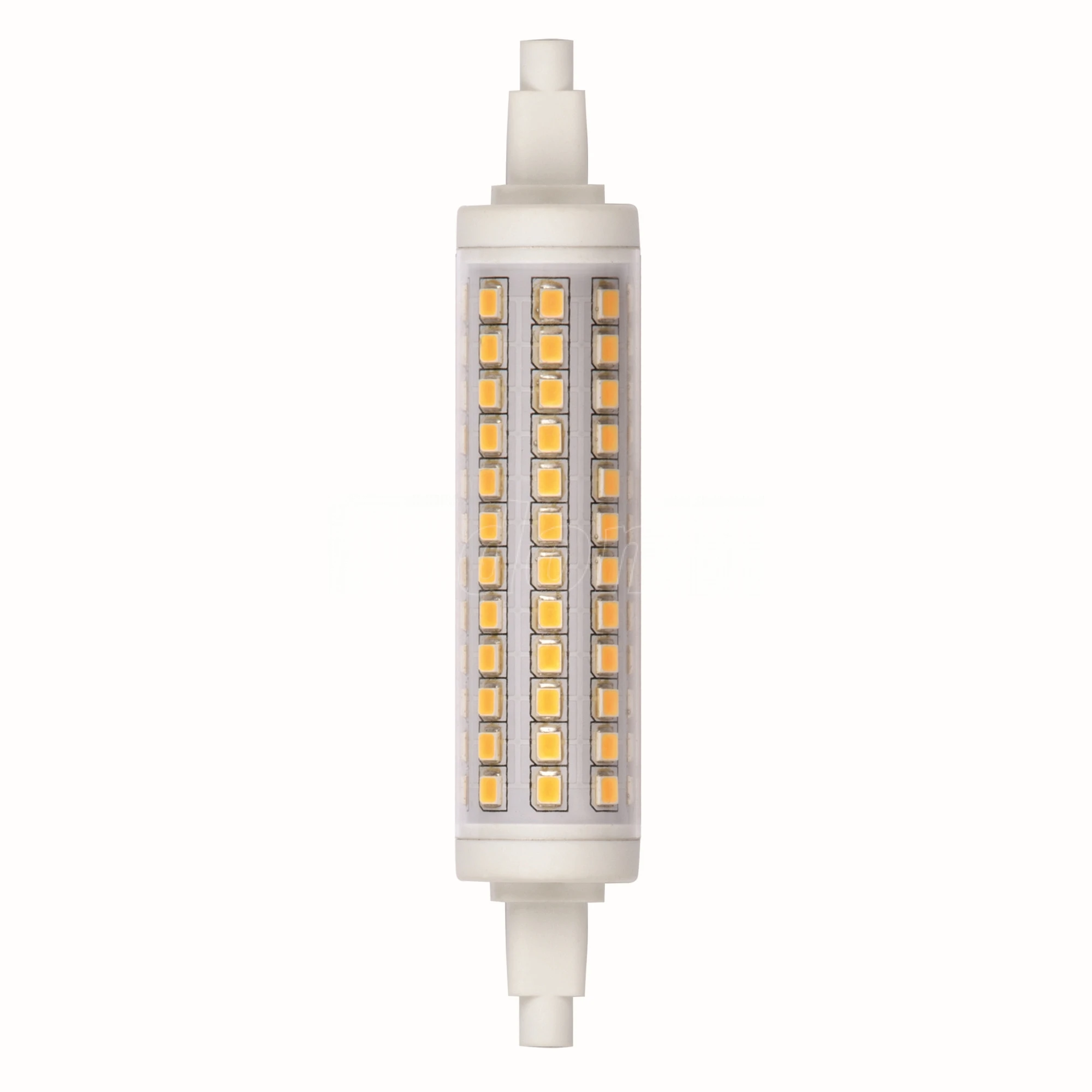

Цоколь R типа
Модели с маркировкой R имеют утопленные контакты. Изделия используют в прожекторах.
Цоколь типа В
Такие лампы оснащены боковыми штифтами, предназначенными для поворотной фиксации. Модели используют в осветительных приборах, которые обеспечивают фокусировку света в заданном направлении.
Цоколь типа F
Цоколь типа F или одноштырьковый разъем используют для галогеновых и люминесцентных ламп. Изделия могут оснащаться как одним, так и двумя цоколями. В последним случае обеспечивается надежность крепления.
Штырек может быть следующих видов:
- цилиндрический (маркировка «а»);
- рифленый (маркировка «b»);
- особенный (маркировка «с»).

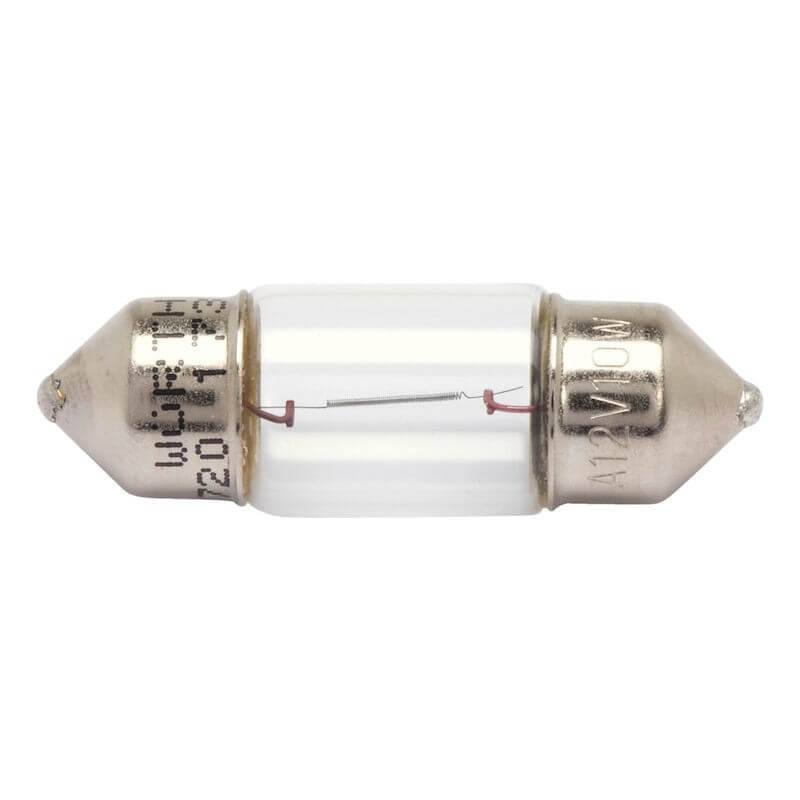

Цоколь типа S
Софитные цоколи с маркировкой S используют для осветительных приборов, предназначенных для сценического оборудования. Сейчас лампы подобного типа также используют для интерьерного освещения, устанавливают в ванных комнатах или прихожих для подсветки зеркал.
Цоколь типа К
В некоторых случаях для подключения лампы используют проводное соединение, в этом случае прибор маркируется буквой К. Такая конструкция удобна при монтаже прожекторного освещении больших объектов. Проводное соединение позволяет учитывать условия монтажа.
Цоколь типа Н
Такие модели используют в автомобилях, в частности, для фокусировки фар. Строение цоколя позволяет зафиксировать лампочку в определенном положении.
Цоколь типа Р
Фланцевые цоколи используют для обеспечения точной фокусировки света. Такие модели востребованы в автомобильной промышленности.
Телефонные цоколи
Лампы используют в распределительных щитах, пультах управления, автомобильных узлах. Цоколь изготавливают из термостойкого пластика, что позволяет применять приборы в условиях повышенных температур. Маркировка телефонного цоколя – Т.
Как мы видим, каждый вид цоколей предназначен для осветительных приборов различного вида, поэтому при покупке обязательно обращайте внимание на маркировку патрона. Если вы затрудняетесь с выбором – изучите характеристики лампы и люстры или воспользуйтесь консультацией продавцов.
