Как узнать, какой светодиод стоит в лампе?

Современный рынок осветительных приборов предлагает огромный ассортимент светильников, работающих от светодиодов. Это приборы-полупроводники, в которых происходит преобразование электрического тока в видимый свет. Существуют разные виды светодиодов, которые различаются по способу применения, типу монтажа на посадочное место, мощности, свету, размерам и форме.

Иногда нужно узнать, какой светодиод стоит в лампе (например, если требуется ремонт устройства), а упаковка не сохранилась. В таком случае можно прибегнуть к способам, которые помогут определить тип полупроводника самостоятельно.

Распространенные причины выхода из строя светодиодов

Современные светодиодные светильники отличаются надежностью и высокой энергоэффективностью, но и они выходят из строя. Основными причинами являются:

1. Поломка, повреждение светодиода. Это связано с механическими повреждениями светильника (например, при падении), использованием некачественных компонентов при производстве, естественным износом. Иногда поломка возникает из-за резкого скачка напряжения в сети.
2. Неправильная работа драйверов, отвечающих за питание светодиодов. Для проверки соответствия параметров необходимо проверить напряжение и ток с помощью мультиметра.
3. Перегрев светодиодов, вызванный недостаточным отведением тепла. В таком случае требуется оптимизация работы системы охлаждения.
4. Неправильное подключение светильника. Важно проверить соответствие полярности.

Проверить тип светодиода, установленного в лампе, можно несколькими способами. Они описаны ниже.

Визуальный осмотр

Это самый простой способ, который не предусматривает разборки осветительного прибора. Рекомендуется сделать следующее:

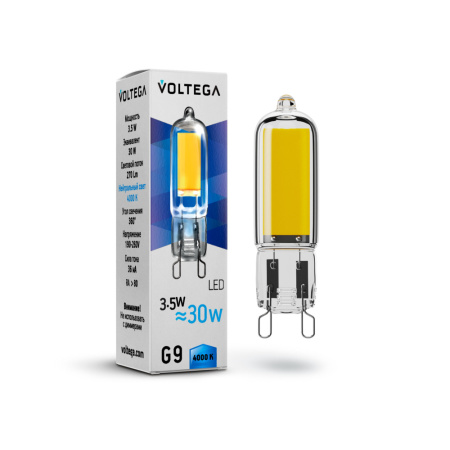

1. Изучить конструкцию светодиода. Например, полупроводник SMD выглядит как чип, или кристалл, помещенный в корпус квадратной или прямоугольной формы. Выводы плюса и минуса выделены в виде металлических полос. Светодиод типа COB имеет вид единой панели.
2. Измерить параметры светодиода с помощью штангенциркуля или линейки. Значения длины и ширины нужно сопоставить с установленными типоразмерами светодиодов разного типа. Например, у SMD 2835 размеры составляют 2,8 × 3,5 × 0,8 мм, у SMD 5730 — 5,7 × 3,0 × 0,75 мм.
3. Оценить форму корпуса. У полупроводников типа SMD корпус обычно квадратный или прямоугольный, у светодиодов COB он может иметь любую форму.

Еще один способ визуальной оценки типа светодиода в лампе или люстре, – обратить внимание на маркировку, указанную на корпусе прибора. Это обозначение, которое указывает на тип, размер, рабочее напряжение и другие важные характеристики полупроводника. Маркировка может быть нанесена микроскопическим шрифтом. В таком случае стоит воспользоваться увеличительным стеклом для идентификации шифра.

Основные обозначения маркировки (каждый пункт размещен последовательно друг за другом):

• буквенные – аббревиатура типа светодиода (например, SMD – полупроводник для поверхностного монтажа);
• числовые – цифры, указывающие параметры типоразмера корпуса, а именно – длину и ширину, помноженные на 100 (например, SMD 3528 означает, что светодиод типа SMD имеет размеры сторон 3,5х2,8 мм);
• буквы с названием цвета на английском языке (например, RED – красный, и т.д.);
• число, обозначающее индекс цветопередачи (в диапазоне от 0 до 100).

Также в маркировке могут присутствовать другие цифры и буквы, описывающие дополнительные данные полупроводника – дату изготовления, марку и другое.

Как правильно разобрать светодиодную лампу для изучения внутренней конструкции

Если перечисленные способы не помогли распознать, какие светодиоды используются в светильнике, нужно разобрать его. Действовать нужно аккуратно, чтобы не повредить отдельные детали устройства, а также не травмироваться осколками.

Чтобы разобрать светодиодную лампу, для начала устройство нужно полностью отключить от электропитания, а также проверить, не осталось ли остаточного напряжения. Для выполнения работы потребуются инструменты:

• отвертки для работы с крепежными болтами;
• тонкий шпатель из пластика для аккуратного отделения рассеивателя светового прибора;
• пинцет для работы с мелкими деталями.

Итак, после полного обесточивания нужно демонтировать рассеиватель led-лампы. В большинстве случаев этот элемент удерживается на корпусе защелками либо за счет клеевого соединения. Чтобы аккуратно убрать рассеиватель, нужно воспользоваться пластиковым шпателем.

Следующий шаг – отделение платы со светодиодами от корпуса и радиатора осветительного прибора. Чтобы сделать это, нужно открутить фиксирующие болты, затем поддеть плату пинцетом. Она должна полностью выйти из пазов. Затем плату распаивают и отделяют от окружающих элементов. Теперь можно отделить цоколь от радиатора аккуратными вращательными движениями.

После полной разборки лампы можно внимательно изучить форму, размеры и другие характеристики светодиода, чтобы определить его тип.

Измерение светодиода при помощи мультиметра

С помощью такого прибора, как мультиметр, можно измерять различные параметры светодиода – ток, напряжение, сопротивление, полярность. Перед проверкой полупроводника нужно оценить работоспособность самого прибора. На нем не должно быть повреждений, щупы на исправном устройстве не имеют сколов. Нельзя использовать прибор, если щупы или провода не имеют изоляции. Также нельзя пользоваться тестером, если крышка отсека для батарейки отсутствует.

Убедившись в безопасности и исправности устройства, можно переходить к проверке корректности его работы. Для этого режим устройства переключают на сопротивление 200 Ом, затем подключают черный кабель к гнезду «Com», а красный – к измеряемым величинам. Если прибор исправен, на экране должна появиться единица (1).

Наиболее простой способ проверить светодиод в лампе тестером – по свечению. В этом случае выполняют точечный контакт щупов с анодом и катодом каждого светодиода в лампе. Для этого красный щуп включенного мультиметра прикладывают к контакту «плюс» (аноду) светодиода, а черный – к «минусу» (катоду). Если источник света исправен, он будет светиться, и наоборот.

Поиск информации в технической документации производителей

Для профессиональной идентификации типа светодиодов рекомендуется использовать техническую документацию. Производители осветительных приборов подготавливают каталоги продукции с полным описанием каждой единицы. Найти информацию можно на официальных сайтах компаний. Воспользоваться поиском можно, если вы знаете серийный номер осветительного прибора.

При проверке типа светодиода рекомендуется пользоваться сразу несколькими способами идентификации: например, ориентирование только на внешний вид может ввести в заблуждение, так как похожие по размерам и формам чипы часто имеют абсолютно разные характеристики. Если у вас нет достаточного опыта работы с электронными компонентами, лучше обратиться к специалисту.
